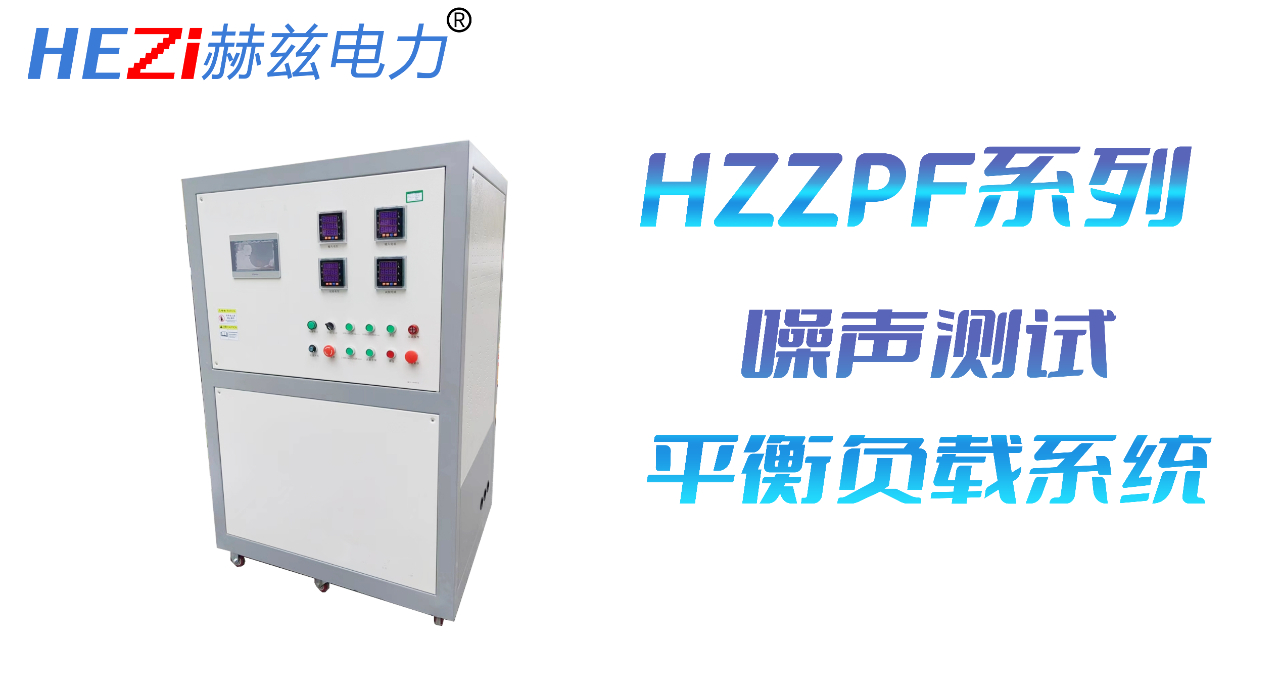

本产品是由本公司自行研发出产的噪声测试平衡负载系统，，该节制系统拥有操作便捷，，机能优越使用安全靠得住、、、外形美观、、、耐用、、、移动方便等特点。本设备重要用于电容器，，电容器柜及容性负载的升压通电试验，，解决用小容量电源实现大容量负载的设备通电试验。

       本产品选取先进的微电子芯片处置技术、、、触摸屏节制及无手动操作，，操作单一了然。全数测试参数设定后自动进行测试，，无需人为过问。也能够用手动按键操作实现有关试验。

二、、、技术参数

1、、、输入电压：AC三相四线/50HZ

2、、、输入电流：86.6A

3、、、输出电压：AC:0-420V

4、、、输出电流：0-600A

4、、、显示方式：7寸高清触摸彩屏及4位LED数显表

5、、、操作方式：自动模式、、、手动模式、、、

6、、、精度：0.5%

7、、、；：电流、、、电压

8、、、；し绞：过流；、、、过压；、、、三相电压不平衡；

三、、、档位选择
       通过铭牌确认电容柜的电容总容量，，通过电容容量选择补尝的电容器容量，，选择步骤：尽量先择电抗器容量和电容器容量靠近的电抗器容量，，常用的电容柜容量为：150 200，，240，，300，，360 .

       若是电容的额定电压为400V,就先对应的：150-150，，200-200，，240-260，，300-300，，360-360.

四、、、操作注明
注：本测试系统选取自动模式（触摸屏节制）、、、手动模式（按钮节制）

触摸屏节制自动操作：

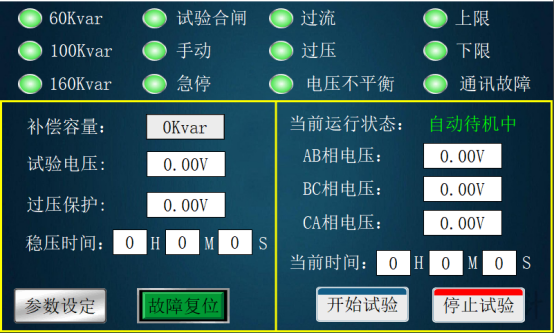

1、、、 按有关试验规程衔接好测试线，，合上电源，，系统开机进入主界面，，如图1：

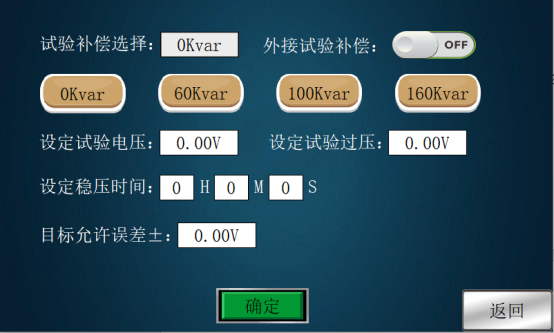

2、、、将设备面板上的“手动/自动”旋钮转到自动,点击触摸屏界面上的“参数设定”按钮，，进入参数设定界面，，如图2：

① ：试验赔偿选择：点击对应容量的按钮。

② ：外接试验赔偿：接上外置赔偿电抗器后点击按钮打开至ON。

③ ：设定试验电压。（凭据试验所需电压输入，，最大430V）

④ ：设定试验过压。（必须大于试验电压值，，最大440V）

⑤ ：设定稳压功夫。（设定对应功夫，，达到试验电压后起头稳压计时，，计时实现后自动降压归零，，本设备允许稳压功夫不＞1小时）

⑥ ：指标允许误差。（试验电压达到允许误差内起头稳压计时。）

⑦ ：设定好参数后，，点击确定返回主界面。

⑧ ：点击触摸屏的“起头试验”按钮，，设备自动合闸升压至指标电压后起头稳压，，稳压实现后会自动降压归零，，并且分闸。

⑨ ：若是试验过程中，，出现过压、、、过流、、、三相不平衡、、、通讯故障、、、系统会自动中断试验，，并且对应的故障灯亮起。

⑩ ：故障排除后，，按下“故障复位”按钮，，能力再次起头试验。

手动模式（按钮操作）和其他参数能够联系我征询~




五、、、当苦衷项

1.档位先择时后，，升压过程关注试验电压，，同时注意试验电流，，试验电压和电流是加在电容柜两端的试验电压和电流。

2.输入电流指的是调压器输出的电流，，调压器的输出电流+电抗器的输出电流=电容器电流。试验时关注电流值

3.考滤到试验装置的移动和使用方便，，其中一台补尝电抗器选取外接设计。

4.外接电抗器时：200的电抗器的衔接线能够经过互感器，，也能够不经过互感器。
