变压器部门放电分类及试验主张
       电力变压器是电力系统中很重要的设备，，通过部门放电丈量判断变压器的绝缘情况是相当有效的，，并且已作为衡量电力变压器质量的重要检测伎俩之一。！！
       高压电力变压器重要选取油一纸樊篱绝缘，，这种绝缘由电工纸层和绝缘油交错组成。！！Ｓ捎诖笮捅溲蛊鹘峁垢丛、绝缘很不均匀。！！５鄙杓撇坏保，造成部门场强过高、工艺不良或外界原因等成分造成内部缺点时，，在变压器内必然会产生部门放电，，并逐步发展，，后造成变压器败坏。！！５缌Ρ溲蛊髂诓坎棵欧诺缰匾韵旅婕钢智榭龀鱿：
(1)绕组中部油一纸樊篱绝缘中油通道击穿；；
(2)绕组端部油通道击穿；；
(3)紧靠着绝缘导线和电工纸（引线绝缘、搭接绝缘，，相间绝缘）的油间隙击穿；；
(4)线圈间（匝间、饼闻）纵绝缘油通道击穿；；
(5)绝缘纸板围屏等的树枝放电；；
(6)其他固体绝缘的爬电；；
(7)绝缘中渗入的其他金属异物放电等。！！

因而，，对已出厂的变压器，，有以下几种情况须进行部门放电试验：
(1)新变压器投运前进行部门放电试验，，查抄变压器出厂后在运输、装置过程中有无绝缘危险。！！
(2)对大修或刷新后的变压器进行局放试验，，以判断修理后的绝缘情况。！！
(3)对运行中疑惑有绝缘故障的变压器作进一步的定性诊断，，例如油中气体色谱分析有放电性故障，，以及涉及到绝缘其他异常情况。！！

丈量回路接线及根基步骤
1、外接耦合电容接线方式
对于高压端子引出套管没有尾端抽压端或末屏的变压器可按图1所示回路衔接。！！

图1：变压器部门放电测试仪外接耦合电容丈量方式

       110kV以上的电力变压器通常均为半绝缘结构，，且试验电压较高，，进行部门放电丈量时，，高压端子的耦合电容都用套管包办，，丈量时将套管尾端的末屏接地打开，，而后串入检测阻抗后接地。！！Ｕ闪拷酉呋芈芳2或图3。！！

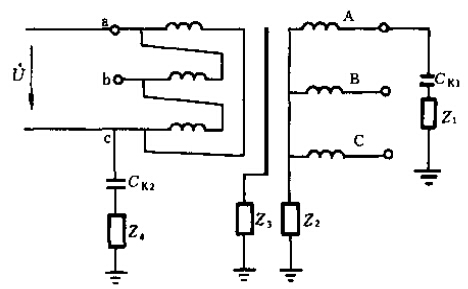

图2：变压器部门放电测试中性点接处所式接线

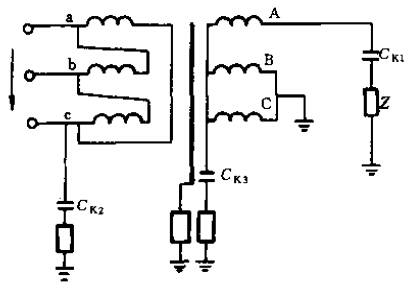

图3：变压器部门放电测试中性点支持方式接线

       图2于现实现场丈量时，，通常选取逐相试验法，，试验电源通常选取100~150Hz倍频电源发电机组。！！５毕殖〔痪弑副镀档缭词保，也可用工频逐相支持加压的方式进行试验，，中性点支持步骤接线见图3，，由于大型变压器绝缘结构比力复杂，，用逐相加压的方式还有助于判断故障地位。！！
       加压步骤可选取低压侧加压，，在高压侧感应获得试验电压。！！Ｓ帽镀档缭醇友故痹蚩纱锏蕉灾骶岛妥菥低苯胁楹。！！５粞∪」て档缭唇惺匝椋，由于过励磁的限度，，试验电压只能加到额定电压的1.1~1.2倍。！！

2、多端子丈量步骤

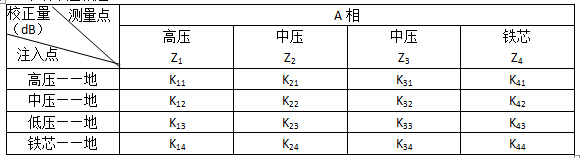

       当用电测法发现变压器存在有超过尺度的量值或较大的个别脉冲时，，可利用电测法多端校对、多点丈量来粗略地判断放电部位。！！Ｊ紫龋，利用分相测试判断放电在变压器的哪一相，，而后在变压器的高压、中压、中性点套管的末屏以及铁芯接地址串入检测阻抗，，在低压侧接一耦合电容(1000-6000pF)，，串入检测阻抗，，见图2和图3所示。！！Ｓ纱耍，在变压器作某一相试验时，，就可有4-5个测点。！！１鹄胍愿哐苟缘、低压对地、中压对地、铁芯对地注入尺度校对方波，，相应地在各测点都别离测得某注入点方波的响应系数，，并纪录各点的校对系数。！！Ｐ６越崾蠹友菇姓闪浚，各个丈量点的测值都别离以某注入的校对系数来推算。！！Ｈ羰歉髡闪康阋阅车阈６缘牟问扑愠龅募父隽司种悼拷，则放电地位就在该校对点左近。！！＠缭贏相高压端子有一故障放电脉冲，，以高压端校对时，，别离在高压测点测得校对响应系数为K11，，在中性点测得为K21，，在铁芯侧测得系数为K41，，在低压侧测得为K31，，见表1，，而后丈量时各点推算值高压以K11推算，，中性点以K21计，，铁芯以K31计，，低压以K41计，，由此推算出的4个了局应相近。！！

       大型变压器的部门放电丈量，，由于现场设备前提差、滋扰大，，对正确测试带来了肯定的难题。！！Ｒ蚨，若何凭据现场的现实前提进行试验，，选取怎么的防滋扰措施等，，是试验中较重要的问题。！！
