说到电压互感器，，想必大部门电气人员都不陌生，，但是对一个电气入门者来说就可能一知半解了。

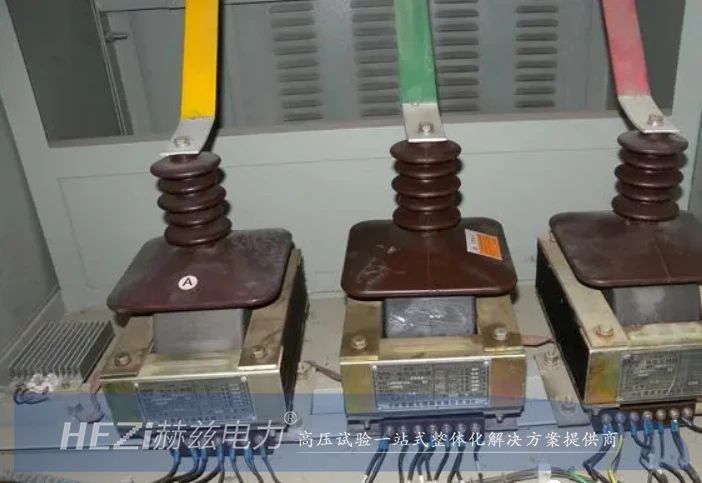

！！！５缪够ジ衅魇欠⒌绯А⒈涞缢仁涞绾凸┑缦低巢怀啥倘钡囊恢值缙鳌
！！！＞艿缪够ジ衅魇堑绮馐匝槭抑杏美蠢┐罅肯，，丈量电压、功率和电能的一种仪器。
！！！Ｋ慕酉叻绞接胝闪烤热羰茄≡癫缓侠，，会直接影响到电压、功率以及电能丈量的精确度。
！！！

       因而在用户供配电系统变配电站(所)设计中，，若何正确选择电压互感器，，关系到丈量与计量正确等级，，以及继电；；；び胱远爸米魑目康米⌒浴
！！！Ｄ敲吹缪够ジ衅鞯牡览砗妥饔镁咛迨鞘裁?接线方式又是怎么的呢?下面我们一路来学习一下吧!

       1、电压互感器的工作道理和个性：
       电压互感器可分为电磁式和电容分压式两种，，电压等级在220kV及以下时多为电磁式，，那么就以电磁式介绍。
！！！

       （1）工作道理

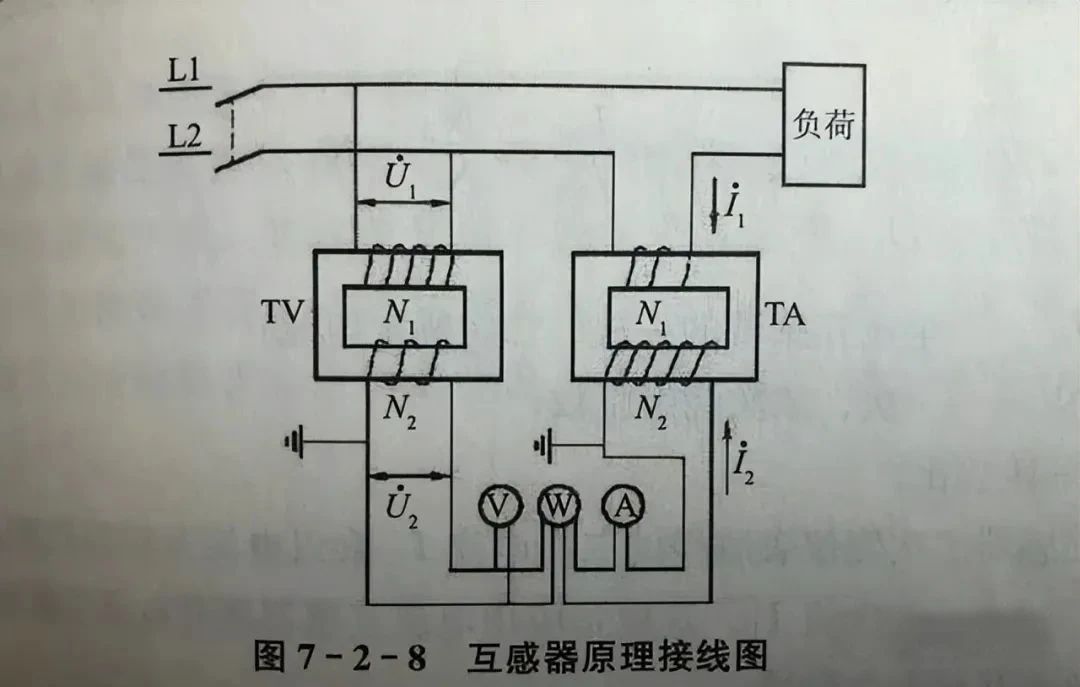

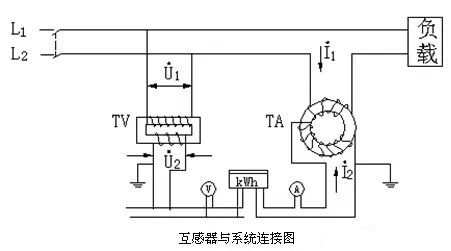

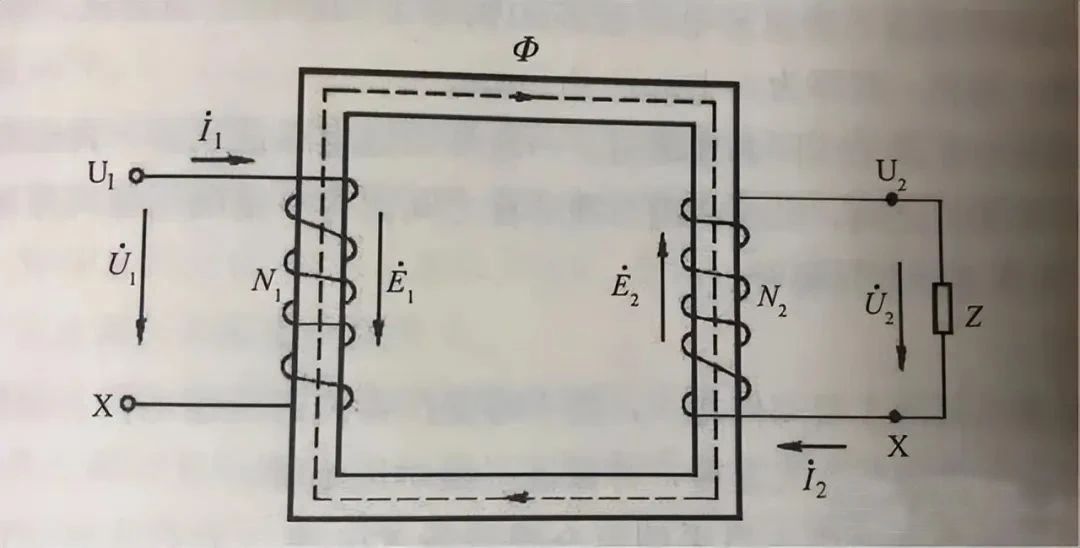

       电压互感器利用了电磁感应道理，，在闭合的铁芯上，，绕有两个分歧匝数、相互绝缘的绕组，，接入电源侧的是一次绕组N1.输出侧是二次绕组N2.

       当一次绕组加有电压时，，绕组就会有互换电流通过，，铁芯中就会产生与电源频率一样的交变磁通Φ1.由于一次绕组和二次绕组在一个铁芯上，，凭据电磁感应定律，，在二次绕组会产生频率一样但数值分歧的感应电动势E2.

       由于匝数的分歧导致两个绕组的感应电动势分歧，，具体数值关系就是：N1/N2=U1/U2.凭据国标，，电压互感器二次侧输出电压值是100V。
！！！

（2）电压互感器个性
       电压互感器一次电压不受二次负荷的影响。
！！！
       电压互感器二次侧仪表或继电器的电压线圈阻抗很大，，通过的电流很小，，因而电压互感器正常工作时靠近空载状态。
！！！
       电压互感器二次侧不能短路，，由于短路后二次侧会产生很大的短路电流，，会销毁电压互感器，，所以通常电压互感器一次、二次侧装设熔断器用于短路；；；ぁ
！！！

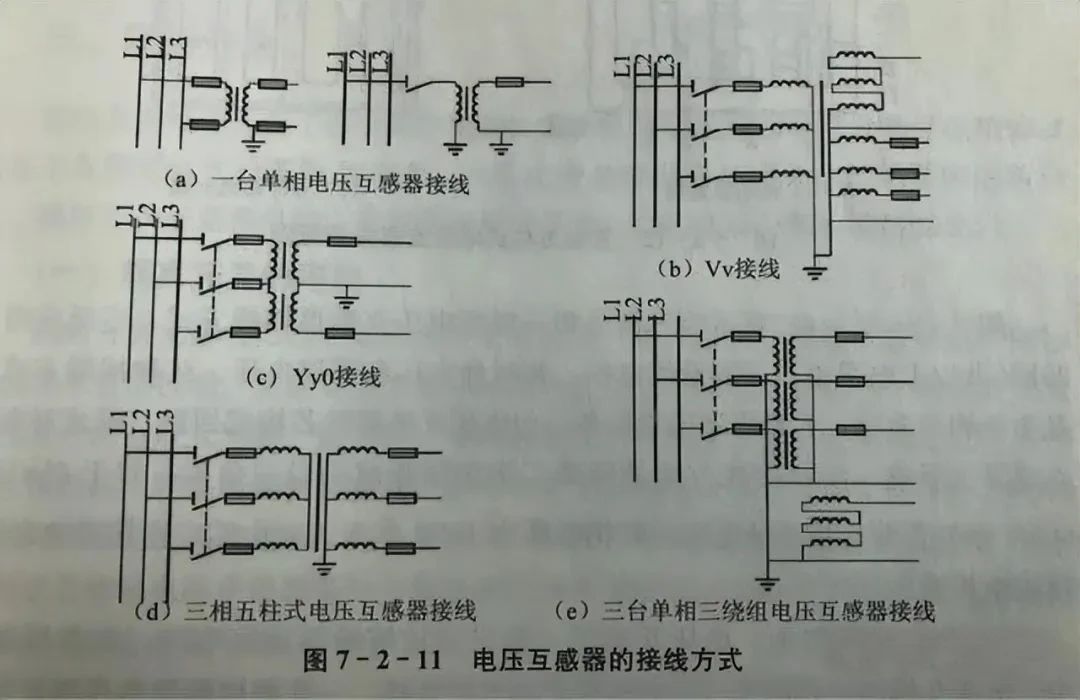

2、电压互感器接线方式：
       电压互感器有单相和三相两种，，三相电压互感器通常只有20kV以下电压等级。
！！！

（1）单相电压互感器
       两台单相互感器接成Vv接线，，三台单相电压互感器接成开口三角形。
！！！

（2）三相电压互感器
       一台三相三柱式接成Yy0接线，，用于丈量线电压。
！！！

3、文章总结：
       电压互感器和电流互感器道理一样都是利用了电磁感应道理，，通过“电生磁"和“磁生电"将高电压转化成低电压，，将大电流转化成小电流，，使二次侧设备(丈量仪表和继电器)都能小型化，，同时也能使工作人员远离高压，，保险人身安全。
！！！
