一电缆耐压试验简述
近年来，，橡塑绝缘出格是交联聚乙烯电缆，，因其拥有优异的机能，，得到了迅速的发展！！！Ｄ壳霸谥械脱沟缪沟燃吨懈〈擞徒纸绝缘电缆，，超高压交联聚乙烯电缆已经发展至500KV，，110KV及220KV交联聚乙烯电缆正在逐步取代充电电缆！！！

电缆耐压试验步骤详解
耐压试验是运行部门查抄电缆抗强度的常用步骤，，通过耐压试验能够有效的查抄出电缆绝缘中的气泡
、、机械危险等部门缺点，，反映出出电缆绝缘老化
、、受潮等情况！！！

凭据试验电压的分歧，，电缆耐压试验又分为直流耐压试验和互换耐压试验！！！

通过直流耐压试验能够查抄出电缆绝缘中的气泡
、、机械危险等部门缺点，，通过直流泄漏电流丈量能够反映绝缘老化
、、受潮等缺点，，从而判断绝缘情况的曲直！！！

但是凭据国内外一些运行经验批注，，若是对交联聚乙烯电缆施加直流电压，，那么直流试验过程中在交联聚乙烯电缆及其附件中会形成空间电荷，，对绝缘，，有堆集效应，，加快绝缘老化，，缩短使用寿命，，同时，，直流电压下绝缘电场散布与现实运行电压下分歧！！！

直流试验合格的交联聚乙烯电缆，，投入运行后，，在正常工作电压作用下也会产生绝缘变乱！！！Ｍü┘踊セ皇匝榈缪，，能够预防以上不及，，并且能够有效地甄别正常绝缘的绝缘水平！！！Ｒ蚨，，有关人士建议对交联聚乙烯电缆金属护套选取10KV
、、1min直流耐压试验外，，还增长了用串联谐振或0.1Hz超低频来互换耐压电压试验！！！

二电缆直流耐压试验步骤

电缆直流耐压试验主张
通过直流耐压试验能够查抄出电缆绝缘中的气泡
、、机械危险等部门缺点，，通过直流泄漏电流丈量能够反映绝缘老化
、、受潮等缺点，，从而判断绝缘情况的曲直！！！

电缆的直流耐压试验可用直流高压产生器来进行试验，，ZGF直流高压产生器的电压
、、电流表均为数字显示，，电压分辨率为0.1kV，，电流分辨率为0.1uA，，节制箱上电压表直接显示加在负载试品上的电压值，，使用时无需外加分压器，，接线单一！！！Ｒ瞧饔涤懈

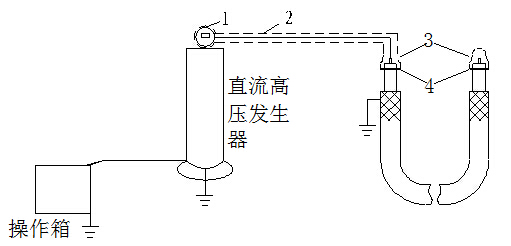

、、低压端丈量泄漏电流，，高压端选取圆形屏蔽数字表显示，，不怕放电冲击，，抗滋扰机能好，，适合现场使用！！！ 直流耐压和泄露电流试验道理接线图
1-微安表屏蔽  2-导线屏蔽
3-线端屏蔽    4-缆芯绝缘的屏蔽环

电缆直流耐压试验步骤

1)依照试验接线图由一人接线，，接线完后由另一人查抄，，内容蕴含试验接线有无谬误，，各仪表量程是否相宜，，试验仪器现场布局是否合理，，试验人员的地位是否正确！！！
2)将电缆充分放电，，批示仪表调零，，调压器置于零位！！！
3)丈量电源电压值！！！
4)合上电源刀闸，，启动设备，，给升压回路加电，，逐步升压至预先确定的试验电压值：：在0.25
、、0.5
、、0.75倍试验电压下各停顿1分钟，，读取泄漏电流值，，在1.0倍试验电压下读取1分钟及5.分钟泄漏电流值，，交代时还应读取10分钟和15分钟泄漏电流值！！！
5)试验结束，，应先将升压回路中调压器退回零位并堵截电源！！！
6)每次试验后，，必须将电缆先经电阻对地放电，，而后对地直接放电！！！７诺缡，，应使用绝缘棒，，并可凭据被试相放电火花的巨细，，或许相识其绝缘情况！！！

电缆直流耐压试验判断尺度
对纸绝缘电缆而言，，三相间的泄漏电流不平衡系数不应大于2，，6/6kV及以下电缆的泄漏电流小于10μA，，8.7/10kV电缆的泄漏电流值小于20μA时，，对不平衡系数不作划定！！！

在加压过程中，，泄漏电流忽然变动，，或者随功夫的增长而增大，，或者随试验电压的上升而不成比例地急剧增大，，注明电缆绝缘存在缺点，，应进一步查明原因，，必要时可耽搁耐压功夫或提高耐压值来找绝缘缺点！！！

相与相间的泄漏电流相差很大，，注明电缆某芯线绝缘可能存在部门缺点！！！

电缆互换耐压试验步骤
电缆互换耐压试验主张
通过施加互换试验电压，，能够添补电缆直流耐压试验的不及，，并且能够有效地甄别正常绝缘的绝缘水平！！！

丈量电缆的互换耐压试验常用的设备是变频串联谐振耐压装置，，串联谐振试验装置是使用串联谐振道理，，利用励磁变压器引发串联谐振回路，，调节变频节制器的输出频率，，使回路电感 L 和试品 C 串联谐振，，谐振电压即为加到试品上电压！！！Ｉ璞赣涤刑寤
、、重量轻
、、操作方便等利益！！！３酥，，还以选取超低频耐压试验装置进行电缆的互换耐试验！！！ 电缆互换耐压试验街线道理图

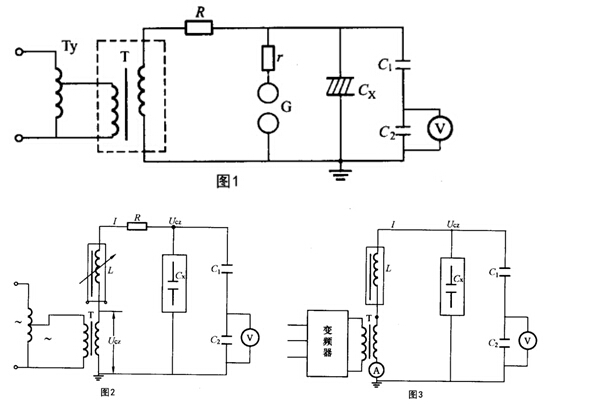

图1 工频耐压试验接线图
Ty—调压器
；；T—试验变压器
；；R—限流电
；；r—球隙好糊电阻
；；G—球间隙
；；
Cx—被试品
；；C1
、、C2—电容分压器
；；V—电压表
图2 工频串联谐振耐压试验接线图
图3 变频串联谐振耐压试验接线图

电缆互换耐压试验步骤
1)查抄试验电源
、、调压器和试验变压器正常！！！０唇酉咄汲锉甘匝，，保障所有试验设备
、、仪表仪器接线正确
、、批示正确！！！
2) 所有设备仪表接好后，，在空载前提下调整
；；ぜ湎，，其放电电压为试验电压的110% - 120%领域内（如选取串联谐振，，必要别的的变压器调整
；；ぜ湎叮！！！２⒌髡匝榈缪乖诟哂谑匝榈缪5%下维持2min后将电压降至零，，拉开电源！！！
3)经过限流电阻R在高压侧短路，，调整过流
；；ぬ⒌目康米⌒！！！
4)电压和电流
；；さ魇圆槌尬，，各类仪表接线正确后，，即可将高压引线接到被试绕组上进行试验！！！
5)升压必须从零起头，，升压速度在40%试验电压以内可不受限度，，其后应均匀升压，，速度约每秒3%的试验电压！！！Ｉ潦匝榈缪购笪止娉趟姘垂Ψ！！！
6)将电压降至零，，拉开电源，，该试验实现！！！

电缆互换耐压试验判断尺度
若是试验中未产生击穿放电景象，，则以为试验通过！！！
