所以说10kV开闭所的作用不仅仅是单一地开闭电力，它还承担着优化配电网结构、提高供电靠得住性和矫捷性的重要工作
。。通过合理的布局和运行方式，10kV开闭所能够有效地分配电力资源，削减线路损耗，提高电力质量
。。同时，它还能够凭据负荷变动实时调整运行方式，实现配电网的经济运行
。。下面小编就给各人分享10kV开闭所的电气设计
。。

? 10kV开闭所的职能

       10kV开闭所是变电所10kV母线的延长，掌管接管大容量馈线并重新分配至用户，削减变电所出线距离和走廊，作为联系枢纽提供双电源
。：：侠砩柚每杉忧颗涞缤谥疲嵘诵械鞫冉媒菪裕繁９┑缈康米
。。？？账呕鞫戎С稚璞讣煨抟幌虻纾收鲜苯媒莞衾耄跣⊥５缜
。。

? 10kV开闭所的；；；づ渲眉爸匾璞

       10kV 开闭所是由多种电气设备组成的电力设施，其中蕴含 10kV 开关柜、母线、节制和；；；ぷ爸玫
。。通常情况下，10kV 开闭所选取户内安插方式，但也存在一些开闭所选取户外箱式结构的情况
。。

       在电源馈线方面，通；；；嵫∮么蠼孛娴牡缋孪呗
。。例如，单根截面为 300mm²的电缆，这种大截面电缆可能满足开闭所对电力传输的高要求，确保供电的不变性和靠得住性
。。此外，大截面电缆还拥有较低的电阻和电抗，有助于削减电能损耗和电压降，提高电力系统的效能
。。为了保险电力设备的安全运行，10kV 开闭所还建设了先进的节制和；；；ぷ爸
。。这些装置能够实时监测电力系统的运行状态，一旦发现异常情况，可能迅速采取措施进行；；；ぃし拦收系睦┐蠛褪嬲
。。

（1）；；；づ渲

       10kV 环网开闭所的电源进线距离通常不会建设任何；；；ぷ爸茫庵匾怯捎 10kV 环网开闭所通常位于市区，供电半径通常在 5km 以内，线路较短
。。若是一条 10kV 主干线路衔接了 2-4 座 10kV 环网开闭所，就相当于在线路上装置了 4-8 台；；；た
。。然而，各台；；；た刂淠岩栽谧魑Ψ蛏辖泄餐
。。

       一旦线路产生短路故障，故障点之前的；；；た匾约氨涞缢某鱿弑；；；た囟伎赡芴ⅲ菀椎贾略郊短⒕跋蟮某鱿郑佣薹ㄊ凳备衾牍收系
。。因而，开闭所的进线距离宜选取负荷开关
。。当电源进线主干线产生短路故障时，由上一级变电所的 10kV 出线断路器作为切除故障
。。对于终端型开闭所，在负荷较小的情况下，电源进线距离能够配置熔断器；；；
。。

       10kV 开闭所的出线距离通常配置熔断器，作为出线柜的过负荷和过流；；；
。。在配电环网中，对于配电变压器容量小于 1600kV·A 的变压器馈线，往往会选择负荷开关-熔断器组合电器
。。负荷开关用于实现负荷的分合操作，而熔断器则对短路起到；；；ぷ饔
。。若是配电变压器的容量大于或等于 1600kV·A，宜选用断路器进行；；；
。。

（2）环网开关柜

       环网开关柜拥有结构紧凑、体积小、装置轻便等特点，且可能凭据现实需要进行扩大，不易受到外部环境的影响，因而在当前 10kV 开闭所的设计中得到了宽泛的利用
。。

       环网开关柜由母线、负荷开关单元、变压器；；；さピ、电缆线路进线或出线单元、计量单元等部门组成，可分为户内型和户外型两种
。。典型的环网开关柜是三回路单元，由两条线路、负荷开关单元和变压器；；；さピ槌；；；也能够凭据现实必要由多个回路单元组成
。。

       在线路和负荷开关单元中，负荷开关通常？？裳∮每掌、六氟化硫（SF6）、真空负荷开关等类型
。。其中，空气式负荷开关的技术机能相对较低，目前已根基不被选取
。。真空负荷开关是在真空断路器的基础上开发的，拥有较高的技术机能和靠得住性，且开关触头无需守护，目前已被宽泛利用
。。SF6 负荷开关选取灭弧机能良好的 SF6 气体作为开关的灭弧介质，其额定峰值耐受电流可达 50kA
。。SF6 负荷开关环网柜拥有结构紧凑、配置矫捷、装置方便、占地面积小等利益，大大节俭了开闭所的用地和空间，已成为目前10 kV开闭所的重要设备之一
。。

       然而，SF6 气体在电气设备中经过电晕、火花及电弧放电等作用，会产生多种有毒气体和固体分化物，这些物质对人体的呼吸系统会造成肯定的：：
。。随着整个社会环保意识的不休加强，SF6 设备在开闭所中的利用也可能会受到肯定的限度
。。

? 10kV开闭所的设置准则

       配电网是向社会各界供电的重要网络，其不变性和靠得住性直接关系到用户的用电履历和出产生涯
。。10kV 开闭所作为配电网的关键节点，能够对配电网进行有效的节制和治理，实现电力的矫捷调度和分配
。。通过合理设置 10kV 开闭所，能够更好地保险重要用户的电力供给，提高供电的靠得住性和不变性
。。

       在大型住宅小区中，居民对电力的需要较大，尤其是在夏季和冬季等用电顶峰期
。。10kV 开闭所可以为小区提供不变的电力供给，确保居民的日常生涯不受影响
。。同时，对于高层构筑区来说，电力负荷较大，对供电的靠得住性要求较高
。。10kV 开闭所的设置能够满足高层构筑的用电需要，保险电力设备的正常运行
。。

       贸易中心区通常有大量的贸易设施和办公场所，对电力的依赖性较强
。。10kV 开闭所可能为贸易中心区提供靠得住的电力支持，确保贸易活动的顺利进行
。。而在工业园区，企业的出产过程对电力供给的不变性和质量有很高的要求
。。10kV 开闭所的存在能够满足工业园区的用电需要，保障企业的正常出产
。。

       此外，10kV 开闭所的设置还能够提高配电网的运行效能
。。

       由于 10kV 开闭所内的中压设备对环境有较高的要求，为了方便进行治理和守护工作，10kV 开闭所应该设置在通道畅达、便于巡视检修以及电缆进出方便的地位
。。通常情况下，10kV 开闭所合适设置在独立的构筑物中，或者附设在构筑物一楼的裙房中，而预防设置在大楼的地下室内
。。与室内的开闭所相比，室外环网柜或电缆分接箱拥有一些显著的优势，例如体积更小、占地面积更小、设置越发矫捷等
。。

       它们通常可设置在绿地、绿化带等对行人影响较小的空位上，或者路耳目行道侧
。。但在装置室外环网柜及电缆分接箱时，应采取相应的防护措施，以预防外力碰撞
。。同时，要把稳预防装置在有侵蚀性物质的左近，以免对设备造成侵害
。。

? 10kV开闭所的电气主接线

（1）10kV 开闭所的电气主接线方式重要蕴含单母线接线、单母线分段接线以及双母线接线
。。对于没有重要负荷的开闭所，通常？Ｄ芄谎≡竦ツ赶呓酉撸渲昧铰返缭唇
。。这两路进线能够衔接到分歧的变电所或者统一变电所的分歧母线，同时能够设置 6 到 10 路的出线
。。这种接线方式拥有单一了然、投资较少、运行守护方便等利益
。。

       然而，对于为重要用户提供双电源且对供电靠得住性要求较高的开闭所，应选取单母线分段接线
。。这种接线方式有两路进线，每段母线各自衔接一路进线，重要用户能够从两段母线别离接出馈线
。。当某一段母线产生故障或必要检修时，另一段母线可能持续提供正常供电，确保重要用户的电力供给不中断
。。

       在负荷集中且存在重要用户负荷的情况下，开闭所能够选取双母线接线
。。此时共有四路进线，每段母线各有两路进线
。。这种接线方式供电靠得住性高，并且调度矫捷，可能适应 10kV 配电系统中各类运行方式下的调度和潮水变动需要
。。它能够更好地满足重要用户对电力的不变供给要求
。。

（2）10kV 开闭所凭据其在电网中的职能，能够分为环网型和终端型
。；；；吠涂账拿慷文赶咄ǔＳ 2 路电源进线距离，其余则为出线距离
。。它的重要作用是进行功率互换和线路分段，以便在城网中实现运行方式的调整
。。

       环网型开闭所时时选取“手拉手”的方式进行环网，这使得开闭所的用户或分支线拥有较高的供电靠得住性

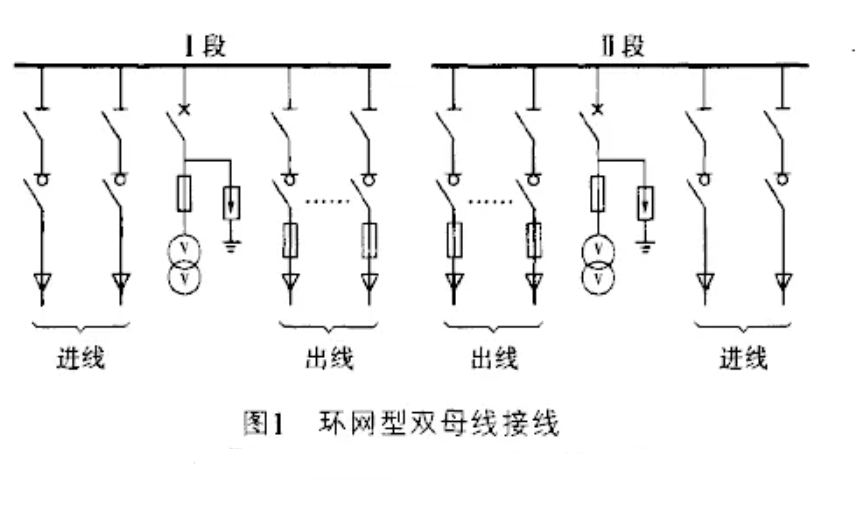

。；；；吠涂账鼓芄唤徊椒治ツ赶呓酉吆退赶呓酉撸ㄈ缤 1 所示）两种类型
。。

       其中，单环运行的开闭所选取单母线接线方式，而双环运行的开闭所则选取双母线接线方式
。。终端型开闭所每段母线通常只有一路电源进线距离，其他为出线距离，其重要职能是向周边用户及公用变压器提供电源

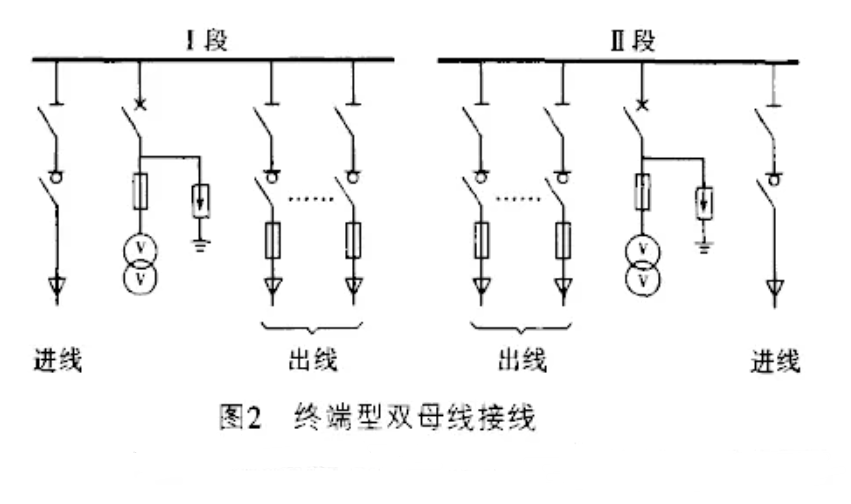

。。终端型开闭所又可分为单母线接线、双母线接线(见图2)和单母线分段接线三种
。。

       终端型开闭所的每段母线通常只有一个电源进线距离，其余均为出线距离
。。它的重要职能是为周边用户和公用变压器提供电源
。。终端型开闭所也能够分为单母线接线、双母线接线（如图 2 所示）和单母线分段接线三种类型
。。

       在现实利用中，选择哪种类型的开闭所必要凭据具体的电网结构、负荷需要和供电靠得住性要求等成分进行综合思考
。。分歧类型的开闭所拥有分歧的特点和优势，可能满足分歧场景下的电力供给需要
。。

? 10kV开闭所电气主接线设计需把稳的事项

（1）当 10kV 开闭所接入系统时，必要思考其供电的配电线路是否可能接受接入开闭所后增长的负荷
。。对于终端型开闭所的供电配电线路，在接入 10kV 开闭所后，配电变压器的总容量通常应节制在 10000-15000kV·A 领域内
。。

???????       而对于为环网型开闭所供电的配电线路，由于正常运行时两条环网线路是相互独立的，但在变乱或其他特殊情况下，必要将部门或全数负荷转移到一条线路上供电
。。因而，两条环网线路的负荷率应节制在 50%以下
。。同时，环网内配置的开闭所数量不宜过多，开闭所的设计容量也不宜过大，配电变压器的总容量通常不超过 20000kV·A
。。

（2）10kV 开闭所的最终建设规模必要综合思考 10kV 配电网的规划、用户以及负荷增长情况、电网结构等多种成分
。。通常情况下，10kV 开闭所的规模如下：：每座 10kV 开闭所内部设置 1 到 2 段 10kV 母线
。。

       每段 10kV 母线所衔接的配电变压器总容量不宜超过 5000kV-A
。。同时，进出线回路也不宜多于 8 回；；；对于总容量大于 5000kV·A 的大用户，宜直接从 10kV 主干电缆接入该用户，或选取 10kV 专线供电的方式
。。

（3）10kV 开闭所主接线应尽量简洁，同时要满足靠得住性、矫捷性、经济性等多方面的要求
。。当开关或母线出现故障以及进行母线检修时，可能轻松地停运开关、母线等设备，而不会对 10kV 配电网的运行和对用户的供电产生影响
。。在扩建时，能够便捷地从初期接线过渡到最终接线，在不影响陆续供电或尽量缩短停电功夫的前提下，投入新的距离
。。
