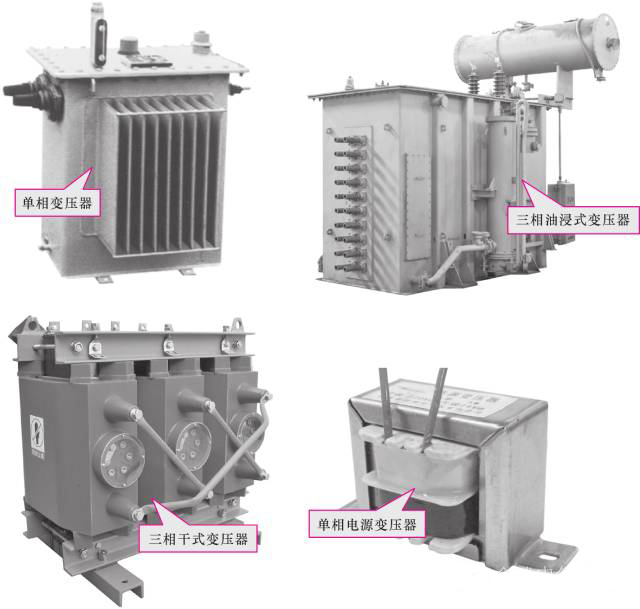

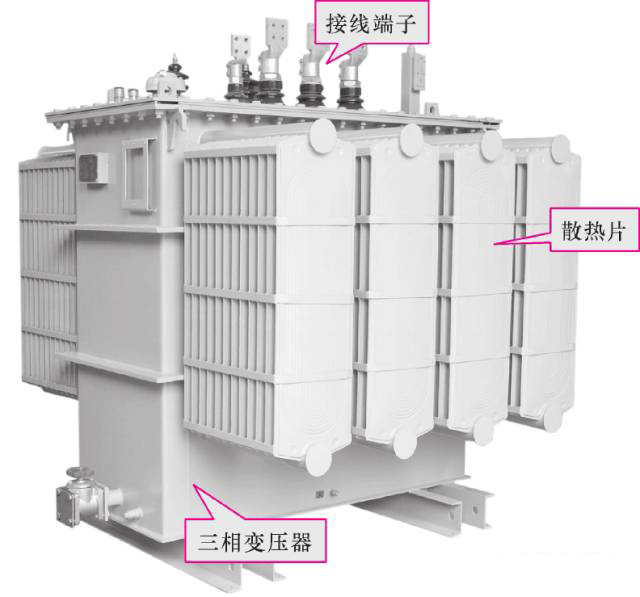

图1-1　变压器的实物外形

       在远距离传输电力时，，
，可使用变压器将发电站送出的电压升高，，
，以削减在电力传输过程中的损失，，
，以便于远距离输送电力；在用电的处所，，
，变压器将高压降低，，
，以供用电设备和用户使用。
。变压器的分类方式有好多种，，
，凭据其电源相数的分歧，，
，重要能够分为单相变压器和三相变压器。
。


1、、、单相变压器的职能特点

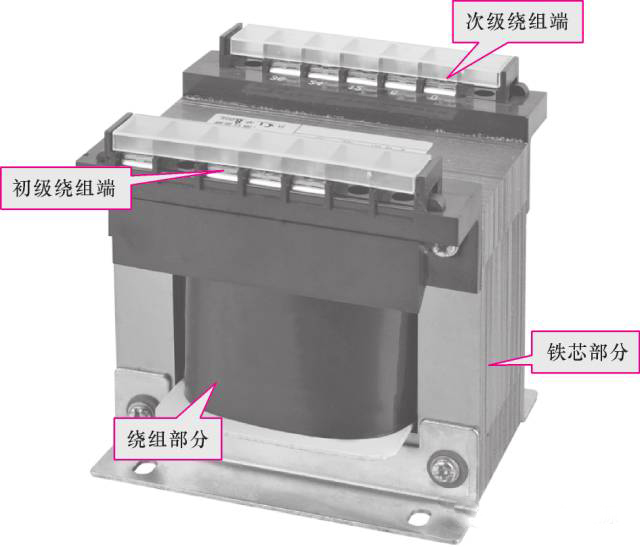

图1-2　单相变压器的结构特点




       单相变压器是一种低级绕组为单相绕组的变压器。
。如图1-2所示，，
，单相变压器的低级绕组和次级绕组均缠绕在铁芯上，，
，低级绕组为互换电压输入端，，
，次级绕组为互换电压输出端。
。次级绕组的输出电压与线圈的匝数成正比。
。

       单相变压器可将高压供电造成单相低压，，
，供各类设备使用，，
，例如可将互换6600V高压经单相变压器变为互换220V低压，，
，为照明灯或其他设备供电，，
，如图1-3所示。
。单相变压器有结构单一、、、体积小、、、损耗低等利益，，
，合适在负荷较小的低压配电线路（60Hz以下）中使用。
。

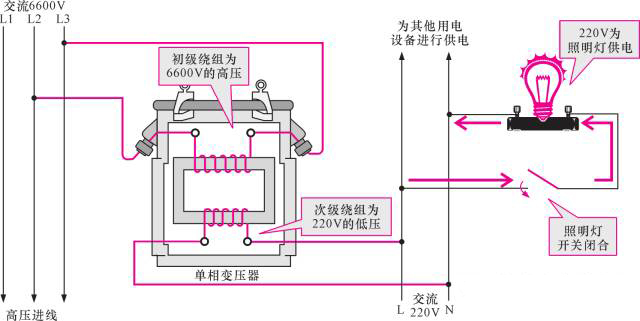

图1-3　单相变压器的职能示意图

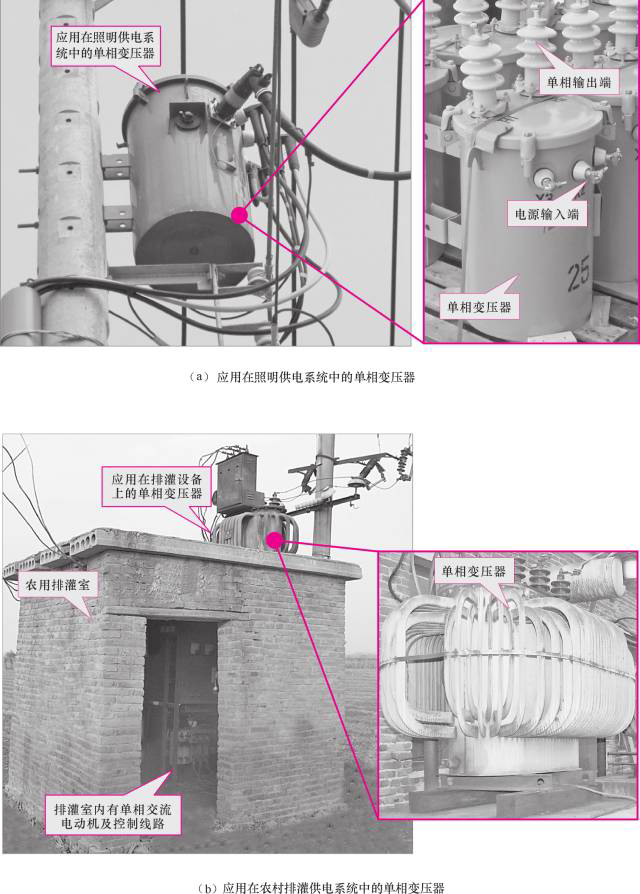

       单相变压器多用于村落输配电系统中，，
，以及一些照明或小型电动机的供电中，，
，其利用实例如图1-4所示。
。此外在好多电子电气设备中，，
，它也可作为电源变压器使用。
。






图1-4　单相变压器的利用实例




2、、、三相变压器的职能特点




       三相变压器是电力设备中利用比力多的一种变压器。
。三相变压器现实上是由3个一样容量的单相变压器组合而成的，，
，低级绕组（高压线圈）为三相，，
，次级绕组（低压线圈）也为三相，，
，如图1-5所示。
。




图1-5　三相变压器的结构特点

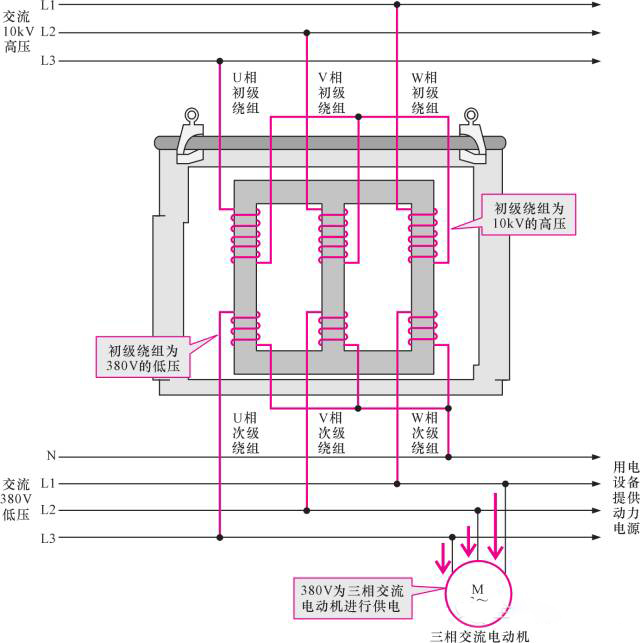

       三相变压器重要用于三相供电系统中的升压或降压，，
，比力常用的就是将几千伏的高压变为380V的低压，，
，为用电设备提供动力电源，，
，如图1-6所示。
。




图1-6　三相变压器的职能示意图




       三相变压器的利用领域比力宽泛，，
，例如变电站、、、工矿企业、、、构筑工地、、、排灌设备、、、邮电、、、纺织、、、铁路、、、学、、、医院、、、国防、、、电梯等，，
，同时也合用于一些电源电压低、、、颠簸较大的低压配电线路中。
。其利用实例如图1-7所示。
。

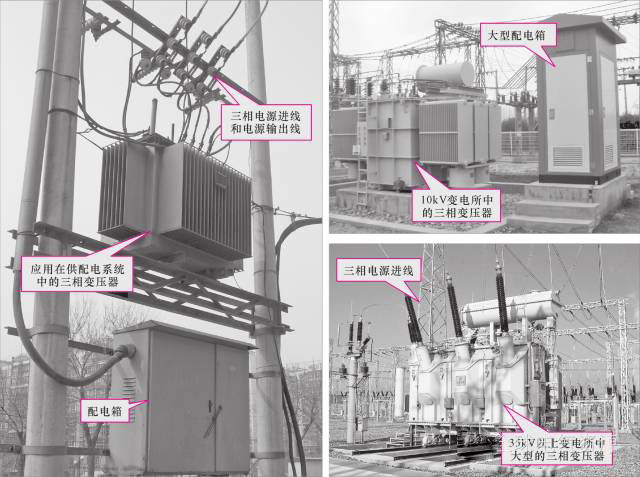

图1-7　三相变压器的利用实例

二、、、变压器的型号与技术参数

       电气系统中利用最多的就是电力变压器，，
，由于电力变压器的种类好多，，
，其型号的标识以及参数也有所分歧，，
，因而时时将这些型号与参数标识在变压器的铭牌上，，
，以便于在装置和检修时进行查看。

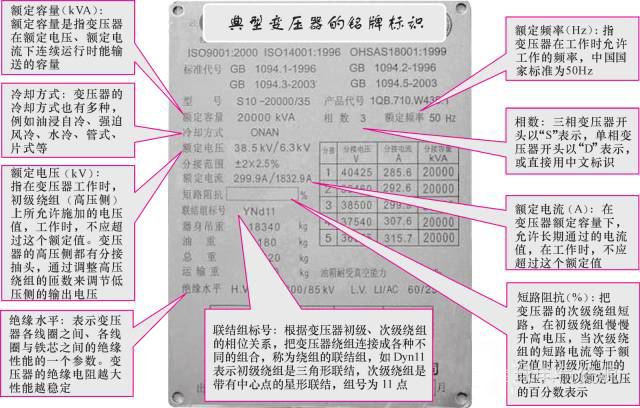

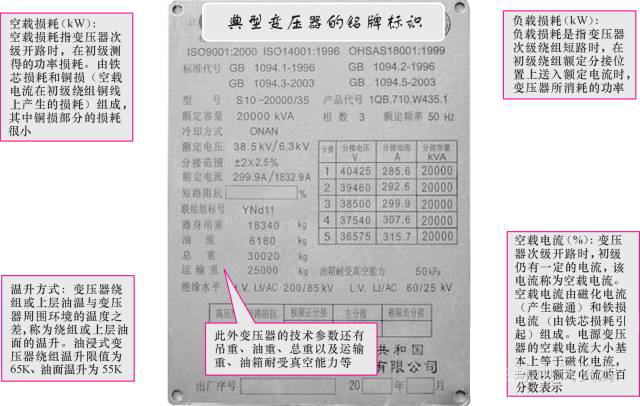

。图1-8所示为典型电力变压器的铭牌标识。
。




       在变压器的铭牌上，，
，标识有该变压器的型号以及技术参数等内容，，
，下面别离介绍一下变压器的型号寓意和技术参数。
。


1、、、变压器的型号寓意

       变压器的种类有好多，，
，为了便于区别各类分歧类型的变压器，，
，通常使用字母或数字对变压器的型号定名进行标识。
。变压器的型号通常是由字母和数字组成的，，
，用来暗示变压器的相数、、、冷却方式、、、调压方式、、、绕组线芯资料、、、绕组衔接方式等内容，，
，如图1-9所示。
。

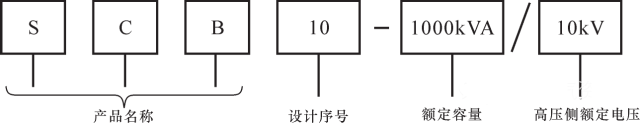

图1-9　变压器的型号定名步骤




       产品名称：：变压器的产品名称通常用字母来暗示，，
，暗示产品的线圈耦合方式、、、相数、、、冷却方式、、、线圈数、、、线圈导线材质、、、调压方式以及特殊用处等内容，，
，见表1-1所列。
。

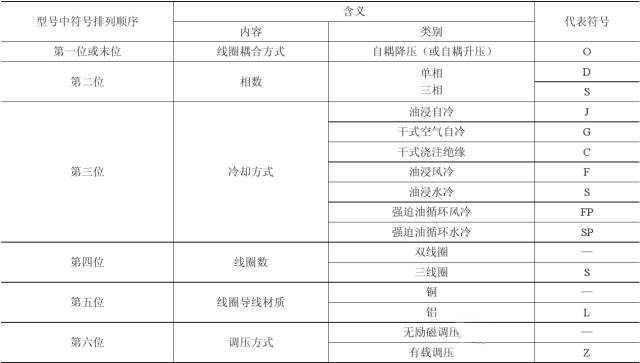

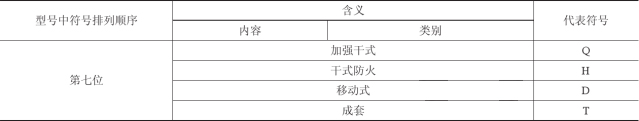

表1-1 变压器的产品名称寓意




续表




       设计序号：：也称技术序号，，
，用数字暗示，，
，暗示同类产品中的分歧种类，，
，以分辨产品的外形尺寸和机能指标等，，
，有时会被省略。
。

       额定容量：：变压器的额定容量用“kVA”来暗示，，
，能够读作“千伏安”。
。变压器使用kVA作单元，，
，原因是在负载没有确定的情况下，，
，是不能得到有功功率（符号P，，
，单元kW）和无功功率（符号Q，，
，单元kvar）的巨细的，，
，只能使用kVA为单元暗示功率，，
，例如1kVA的变压器的输出功率约为1kW。
。

       高压侧额定电压：：变压器的高压侧额定电压即为低级绕组输入端输入的额定电压值，，
，通常用字母“kV”暗示，，
，例如10kV暗示变压器低级绕组可输入10kV的电压。
。




2、、、变压器的重要技术参数

       变压器的重要技术参数通常都标注在变压器的铭牌上，，
，通常蕴含额定容量、、、额定电压、、、额定电流、、、冷却方式、、、额定频率、、、绝缘电阻、、、绕组联结组、、、相数、、、阻抗电压等，，
，如图1-10所示。
。

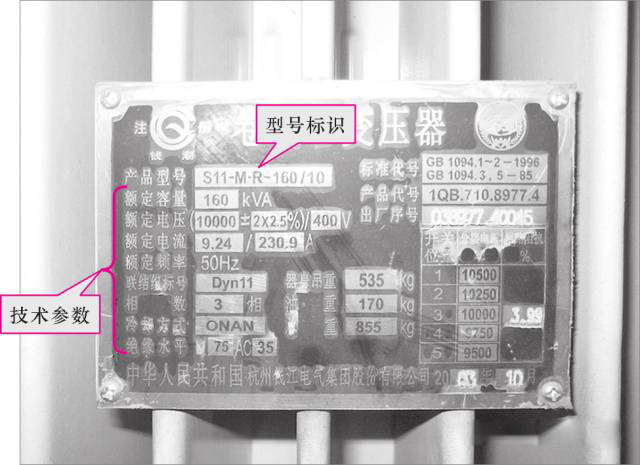

图1-10　变压器铭牌上的技术参数标识




       此外，，
，变压器的技术参数还有空载损耗、、、负载损耗、、、温升方式、、、空载电流、、、吊重、、、油重、、、总重、、、运输重、、、油箱耐受真空能力等，，
，如图1-11所示。
。






图1-11　变压器的其他技术参数

三、、、变压器在线路中的符号标识

       变压器通常用于电气设备的节制线路以及配电线路中，，
，是电气设备节制线路中比力常用的设备之一，，
，因而相识变压器在线路中的符号标识也是极度重要的。

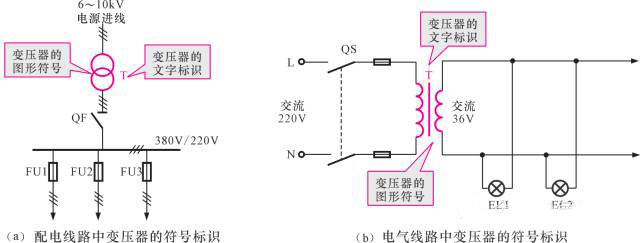

。变压器在线路中通常用字母“T”暗示，，
，并使用图形符号进行标识，，
，如图1-12所示。
。


图1-12　变压器在线路中的符号标识

       变压器的通常图形符号有两种，，
，别离用于配电线路和电气线路中，，
，其中电压输入端为变压器的低级绕组，，
，电压输出端为变压器的次级绕组。
。此外带有磁芯或中心抽头的变压器，，
，在其图形符号中也有所暗示，，
，如图1-13所示。
。

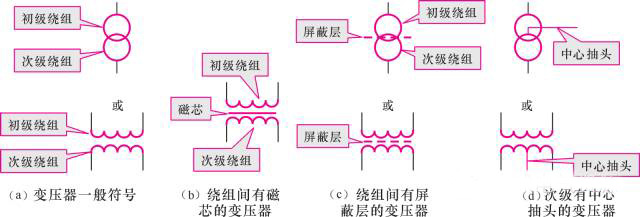

图1-13　变压器的图形符号

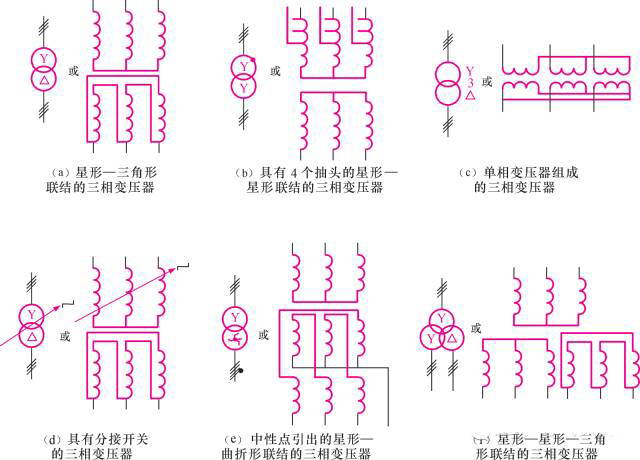

       有些三相变压器在图形符号中还能够体现出变压器的衔接方式，，
，如图1-15所示。
。


图1-15　三相变压器图形符号暗示的衔接方式

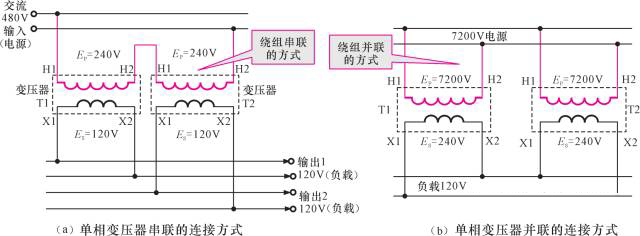

       在现实的线路中，，
，单相变压器的衔接方式有两种，，
，别离为串联方式和并联方式，，
，如图1-16所示。
。变压器经串联能够得到较大的额定电压，，
，而并联能够得到较大的额定电流。
。


图1-16　单相变压器在线路中的衔接方式

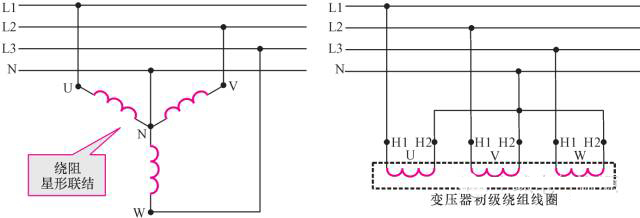

       三相变压器内部的绕组较多，，
，最常用的就是星形（Y形）的联结方式，，
，这种结构是指三相变压器的低级绕组以Y形进行联结，，
，即每个绕组的结尾衔接到中性点上，，
，绕组的另一端与相应的线路进行衔接，，
，如图1-17所示。
。




图1-17　三相变压器星形联结方式

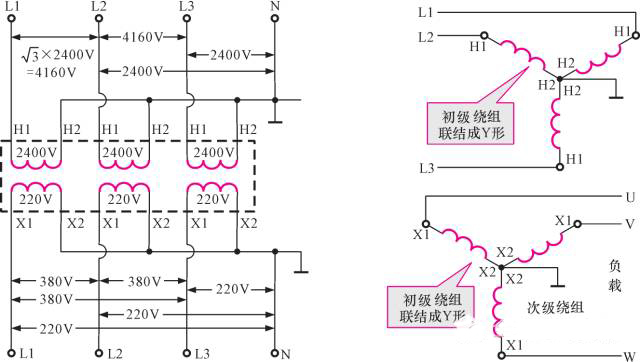

       三相变压器在线路中最常用的就是Y-Y形联结，，
，即低级绕组和次级绕组均用Y形的联结方式，，
，如图1-18所示。
。


图1-18 三相变压器Y-Y形联结方式
