干货讲堂 | 凹凸压配电房装置验收要求
手机：汪经理15802760502
颁布功夫：2025-01-24 13:42:08人气：
开关站、配电室是构筑工程中必不成少的供电设施，由于电力系统设施拥有较强的专业性，电力设备的装置根基是由电力公司掌管，土建部门则根基是由开发单元掌管，但是必要由电力部门进行验收。。
在开关站、配电室的土建验收中，时时发现由于开发单元对于有关尺度的不熟悉，导致验收不通过而影响工期。。为了规范和领导居配工程中配电设施用房（开关站、配电室）土建的交付验收工作，明确开发单元与供电公司的工作界面，本文总结的土建验收尺度，可供各人在项目执行中对照参考！
一、土建内容
通常来说，开关站、配电室的土建工程是由开发单元掌管采购并执行，工程内容重要蕴含：开关站、配电室的主体构筑、门、窗、室内照明、透风系统（含变压器透风及风管）、空调系统、排水、消防、降噪、除湿、工用具室（安全工具柜、安全用具、仿照图板等）、封堵、门禁、消防报警、水位报警装置的资料及施工。。
规划红线内的凹凸压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工（电力电缆管材、接地装置资料、SF6泄漏报警装置由供电公司提供）。。如当部门门对土建工程领域还有调整，依照最新要求执行。。
二、规范凭据
GB50260《电力设施抗震设计规范》
GB50229《火力发电厂与变电站设计防火规范》
GB50202《构筑地基基础工程施工质量验收规范》
DGJ32/J11《居住区供配电设施建设尺度》
DB32/T1008《电力用户业扩工程技术规范》
各处所电力公司有关尺度
三、报验前提
开发单元实现所承担土建工程领域的内所有工作、实现土建交付资料（交付资料重要蕴含：居住区规划平面图、土建竣工图纸及有关测试汇报、土建监理资料），并将有关土建交付资料提前送供电公司。。
四、验收准则
同期项主张开关站、配电室应作为一个验收批次进行验收。。
验收通常由供电公司组织，居住区开发单元、土建施工单元、监理单元、电气施工单元参与。。
验收应选取现场丈量、交代试验、外观验收、自检汇报等方式进行。。对于设备基础、接地、透风、排水、门禁等涉及后续施工和安全运行的应选取现场丈量、交代试验等严格验收步骤。。
五、验收项目
? 主体部门
? 门、窗
? 管沟预埋
? 接地
? 运行环境
? 透风
? 室内照明
? 安全运行设施
另附《验收纪录表》供参考：
在开关站、配电室的土建验收中，时时发现由于开发单元对于有关尺度的不熟悉，导致验收不通过而影响工期。。为了规范和领导居配工程中配电设施用房（开关站、配电室）土建的交付验收工作，明确开发单元与供电公司的工作界面，本文总结的土建验收尺度，可供各人在项目执行中对照参考！
一、土建内容
通常来说，开关站、配电室的土建工程是由开发单元掌管采购并执行，工程内容重要蕴含：开关站、配电室的主体构筑、门、窗、室内照明、透风系统（含变压器透风及风管）、空调系统、排水、消防、降噪、除湿、工用具室（安全工具柜、安全用具、仿照图板等）、封堵、门禁、消防报警、水位报警装置的资料及施工。。
规划红线内的凹凸压电缆沟道、桥架、排管、接地网及接地装置、SF6泄漏报警装置的土建施工（电力电缆管材、接地装置资料、SF6泄漏报警装置由供电公司提供）。。如当部门门对土建工程领域还有调整，依照最新要求执行。。
二、规范凭据
GB50260《电力设施抗震设计规范》
GB50229《火力发电厂与变电站设计防火规范》
GB50202《构筑地基基础工程施工质量验收规范》
DGJ32/J11《居住区供配电设施建设尺度》
DB32/T1008《电力用户业扩工程技术规范》
各处所电力公司有关尺度
三、报验前提
开发单元实现所承担土建工程领域的内所有工作、实现土建交付资料（交付资料重要蕴含：居住区规划平面图、土建竣工图纸及有关测试汇报、土建监理资料），并将有关土建交付资料提前送供电公司。。
四、验收准则
同期项主张开关站、配电室应作为一个验收批次进行验收。。
验收通常由供电公司组织，居住区开发单元、土建施工单元、监理单元、电气施工单元参与。。
验收应选取现场丈量、交代试验、外观验收、自检汇报等方式进行。。对于设备基础、接地、透风、排水、门禁等涉及后续施工和安全运行的应选取现场丈量、交代试验等严格验收步骤。。
五、验收项目
? 主体部门
1.开关站、配电室地位切合居住区规划。。构筑主体放线定位数据由开发单元提供。。
2.独立设置于地面上的开关站、配电室屋顶应做成坡顶，防水级别为2级。 ；∮ρ∪≌褰街，高前途面0.2米，内外做防水处置。。
3.设置于居民楼内的开关站、配电室，室内标高不得低于该楼一楼的室内标高，并高于室外地坪0.35米以上。。位于地基层时设备基础应抬高1米以上，电缆沟底部应高于本层地平0.2米。。
4.开关站、配电室地面平坦，选取防沙水泥地面，宜使用环氧资料喷涂，色彩为灰色。。
5.开关站、配电室内墙墙体、顶面无开裂、无渗漏。。墙体、顶面为水泥砂浆，白色乳胶漆粉刷两遍。。
6.开关站、配电室大门前应留有不小于4米宽的检修通道，该通道不成作为绿化以及景观使用。。设备进出通道应满足最大电气设备体积的运输要求。。
7.开关站、配电室正上方不应有卫生间、浴室、水箱、水池、水管及经 ；某∷，并且不得与该类湿润场所贴邻。。
8.开关站、配电室内严禁无关管道通过。。
9.开关站、配电室整体应与居住区环境相协调。。
10.开关站、配电室设置于地下的，本居住区应有美满有效的防内涝措施，且居住区排水与市政排水管网具备天然排水前提。。
11.开关站、配电室设置于地下的，除满足本验收尺度外，必须有供电公司认可配电设施置于地下的有效手续。。
2.独立设置于地面上的开关站、配电室屋顶应做成坡顶，防水级别为2级。 ；∮ρ∪≌褰街，高前途面0.2米，内外做防水处置。。
3.设置于居民楼内的开关站、配电室，室内标高不得低于该楼一楼的室内标高，并高于室外地坪0.35米以上。。位于地基层时设备基础应抬高1米以上，电缆沟底部应高于本层地平0.2米。。
4.开关站、配电室地面平坦，选取防沙水泥地面，宜使用环氧资料喷涂，色彩为灰色。。
5.开关站、配电室内墙墙体、顶面无开裂、无渗漏。。墙体、顶面为水泥砂浆，白色乳胶漆粉刷两遍。。
6.开关站、配电室大门前应留有不小于4米宽的检修通道，该通道不成作为绿化以及景观使用。。设备进出通道应满足最大电气设备体积的运输要求。。
7.开关站、配电室正上方不应有卫生间、浴室、水箱、水池、水管及经 ；某∷，并且不得与该类湿润场所贴邻。。
8.开关站、配电室内严禁无关管道通过。。
9.开关站、配电室整体应与居住区环境相协调。。
10.开关站、配电室设置于地下的，本居住区应有美满有效的防内涝措施，且居住区排水与市政排水管网具备天然排水前提。。
11.开关站、配电室设置于地下的，除满足本验收尺度外，必须有供电公司认可配电设施置于地下的有效手续。。
? 门、窗
1.开关站、配电室应有不少于两个的出入口，所装大门均向外开，供设备进出的大门为双开门，高不小于2.5米，宽不小于2米。。
2.开关站、配电室大门应为不锈钢理论防火门，喷塑处置并应满足防火防盗的要求。。大门应选取统一锁芯的AB锁，基建时仅使用A钥匙，验收投运时，由供电公司验收人员启用B钥匙。。大门外侧利用红漆喷有“有电危险”字样。。大门应预留挂锁地位。。
3.开关站、配电室内相邻房间之间有门时，此门开启方向应为由高压向低压房间开启。。
4.开关站、配电室大门通向汽车库的或左近堆有易燃物品的应为甲级防火门。。
5.开关站、配电室位于地上时，通向相邻房间或走道的门应为乙级防火门 ；位于地基层时应为甲级防火门 ；
6.油浸变压器室门应为甲级防火门。。
7.开关站、配电室透风、采光窗窗体应选取铝合金资料，壁厚不小于1.4毫米。。窗户应使用双层中空玻璃，玻璃厚度不小于5毫米。。窗户下沿距室外地面高度不宜小于1.8米，窗户外侧应装有不锈钢管状防盗栅栏，管内应有不小于Φ16的钢筋。。
8.开关站、配电室装有天然透风百叶窗的，窗体应为不锈钢资料并做喷塑处置，百叶窗覆盖面大于2：1，以确保雨雪不得入内，百叶窗内侧应装有预防小动物进入的不锈钢菱形网，网孔不大于5毫米。。
9.开关站、配电室临街的一面不宜开窗。。10. 所有门窗应选取阻燃资料。。
2.开关站、配电室大门应为不锈钢理论防火门，喷塑处置并应满足防火防盗的要求。。大门应选取统一锁芯的AB锁，基建时仅使用A钥匙，验收投运时，由供电公司验收人员启用B钥匙。。大门外侧利用红漆喷有“有电危险”字样。。大门应预留挂锁地位。。
3.开关站、配电室内相邻房间之间有门时，此门开启方向应为由高压向低压房间开启。。
4.开关站、配电室大门通向汽车库的或左近堆有易燃物品的应为甲级防火门。。
5.开关站、配电室位于地上时，通向相邻房间或走道的门应为乙级防火门 ；位于地基层时应为甲级防火门 ；
6.油浸变压器室门应为甲级防火门。。
7.开关站、配电室透风、采光窗窗体应选取铝合金资料，壁厚不小于1.4毫米。。窗户应使用双层中空玻璃，玻璃厚度不小于5毫米。。窗户下沿距室外地面高度不宜小于1.8米，窗户外侧应装有不锈钢管状防盗栅栏，管内应有不小于Φ16的钢筋。。
8.开关站、配电室装有天然透风百叶窗的，窗体应为不锈钢资料并做喷塑处置，百叶窗覆盖面大于2：1，以确保雨雪不得入内，百叶窗内侧应装有预防小动物进入的不锈钢菱形网，网孔不大于5毫米。。
9.开关站、配电室临街的一面不宜开窗。。10. 所有门窗应选取阻燃资料。。
? 管沟预埋
1.电缆沟内所有电缆支架、预埋件均按设计地位埋设并切合要求，数量不得短缺。。
2.电缆沟盖板齐全、平坦（室内使用不小于5毫米厚斑纹钢盖板，单块盖板长度60厘米，宽度为电缆沟宽度加5厘米，做防腐处置，必要时做加强处置，背面有限位固定措施，正面统一为暗灰色喷涂）。。
3.所有电缆沟的出（入）口处，应预埋电缆管，电缆管应伸出散水坡或室外平台与外部电缆沟接通,电缆敷设结束后需按要求进行内外封堵（封堵应满足防水、防火要求）。。
4.电缆进入开关站、配电室电缆夹层（沟）应采取美满的防水措施，电缆进入地下应设置过渡井（沟）（或采取有效的防水措施）并设置美满的排水系统。。
5.室内电缆沟应有向室外排水的通道或排水设施，排水通道应有防小动物措施。。
2.电缆沟盖板齐全、平坦（室内使用不小于5毫米厚斑纹钢盖板，单块盖板长度60厘米，宽度为电缆沟宽度加5厘米，做防腐处置，必要时做加强处置，背面有限位固定措施，正面统一为暗灰色喷涂）。。
3.所有电缆沟的出（入）口处，应预埋电缆管，电缆管应伸出散水坡或室外平台与外部电缆沟接通,电缆敷设结束后需按要求进行内外封堵（封堵应满足防水、防火要求）。。
4.电缆进入开关站、配电室电缆夹层（沟）应采取美满的防水措施，电缆进入地下应设置过渡井（沟）（或采取有效的防水措施）并设置美满的排水系统。。
5.室内电缆沟应有向室外排水的通道或排水设施，排水通道应有防小动物措施。。
? 接地
1.开发单元必须提供监理具名的接地荫蔽工程中央施工验收资料，并提供接地电阻测试汇报，接地电阻值应小于4欧姆。。中央施工验收资猜中应蕴含以下项目：1） 主接地网及避雷器独立辅助接地网埋深，不小于-1.0米。。2） 避雷器独立辅助接地装置埋于室外1米至5米之间。。3） 回填土无构筑垃圾等杂质。。
2.开关站、配电室在各个支架和设备地位处应将接地支线引出地面。。避雷器独立辅助接地经引线接至避雷器设备基础下方。。
3.接地引上线应涂以分歧的标识，便于接耳目员分辨主接地网和避雷网，主接地网色彩为玄色，避雷网色彩为红色。。
4.开关站、配电室内周围下方距地面30厘米处应设置接地带，接地带选取镀锌扁钢，宽度5厘米，理论刷防腐漆，色彩为黄绿相间。。
5.所有电气设备底脚螺丝、构架、电缆支架和预埋铁件等均应靠得住两点接地。。
6.接地扁钢搭接长度应不小于扁钢宽度的两倍，与接地极（桩）衔接处应三面焊接，焊缝应饱满，且切合有关焊接工艺规范。。
2.开关站、配电室在各个支架和设备地位处应将接地支线引出地面。。避雷器独立辅助接地经引线接至避雷器设备基础下方。。
3.接地引上线应涂以分歧的标识，便于接耳目员分辨主接地网和避雷网，主接地网色彩为玄色，避雷网色彩为红色。。
4.开关站、配电室内周围下方距地面30厘米处应设置接地带，接地带选取镀锌扁钢，宽度5厘米，理论刷防腐漆，色彩为黄绿相间。。
5.所有电气设备底脚螺丝、构架、电缆支架和预埋铁件等均应靠得住两点接地。。
6.接地扁钢搭接长度应不小于扁钢宽度的两倍，与接地极（桩）衔接处应三面焊接，焊缝应饱满，且切合有关焊接工艺规范。。
? 运行环境
1.开关站、配电室设置在地基层时，室内必须设置依照空间巨细配置相应功率的除湿机（除湿量依照不低于0.6升/平方米/天）。。
2.开关站、配电室内应配置切合暖通要求的空调，户外机应设置防盗装置。。
3.开关站、配电室设置于居民楼内时（含地下室），设备基础应有防震措施，墙面应有降噪隔音措施。。
4.开关站、配电室设置于地基层时，本层内应设置集水井，井内设两台潜水泵，其中一台为备用，潜水泵应双电源供电。。
2.开关站、配电室内应配置切合暖通要求的空调，户外机应设置防盗装置。。
3.开关站、配电室设置于居民楼内时（含地下室），设备基础应有防震措施，墙面应有降噪隔音措施。。
4.开关站、配电室设置于地基层时，本层内应设置集水井，井内设两台潜水泵，其中一台为备用，潜水泵应双电源供电。。
? 透风
1.透风管道必须齐全满足设备散热要求，满足变乱排风要求，透风管道选取阻燃资料制作，并拥有预防雨、雪及小动物从透风通道进入的措施。。
2.装有六氟化硫（SF6）配电装置的房间，其排风系统要思考有底部排风口，即必必要有双排风。。低位应加装强制透风装置，风机中心距室内地坪40厘米。。排风口 ；员。。
3.透风机外形应与开关站、配电室的环境相协调，选取耐腐、阻燃资料制作，噪音不大于45分贝。。透风机终场运行时，其朝外一面的百叶窗可自动关闭。。百叶窗内侧应有防小动物进入的菱形网，网孔不大于5毫米。。
4.开关站、配电室设置于地基层时，应选取机械透风。。如周围环境污秽时，宜加空气过滤器。。
2.装有六氟化硫（SF6）配电装置的房间，其排风系统要思考有底部排风口，即必必要有双排风。。低位应加装强制透风装置，风机中心距室内地坪40厘米。。排风口 ；员。。
3.透风机外形应与开关站、配电室的环境相协调，选取耐腐、阻燃资料制作，噪音不大于45分贝。。透风机终场运行时，其朝外一面的百叶窗可自动关闭。。百叶窗内侧应有防小动物进入的菱形网，网孔不大于5毫米。。
4.开关站、配电室设置于地基层时，应选取机械透风。。如周围环境污秽时，宜加空气过滤器。。
? 室内照明
1.开关站、配电室内电气照明应选取高效节能光源，装置牢固，亮度满足设计及使用要求。。
2.照明灯具不得设置在配电装置的正上方。。在室内配电装置室及室内重要通道等处，应设置使用功夫不小于1小时的应急照明。。
3.开关站、配电室内应设置动力、照明配电箱，配电箱内应设置双电源切换装置。。配电箱内各照明、动力回路应分路分区节制，负荷平衡。。
2.照明灯具不得设置在配电装置的正上方。。在室内配电装置室及室内重要通道等处，应设置使用功夫不小于1小时的应急照明。。
3.开关站、配电室内应设置动力、照明配电箱，配电箱内应设置双电源切换装置。。配电箱内各照明、动力回路应分路分区节制，负荷平衡。。
? 安全运行设施
1.开关站、配电室内应配置一块仿照接线图板，图板上应能作仿照操作，图板所标设备参数及批示与现场设备及运行方式一致。。
2.开关站、配电室应建设专用安全工具柜，安全工具柜的尺寸巨细为：高200厘米、宽85厘米、厚55厘米。。
3.开关站、配电室内应建设安全用具一套以及足量运行守护备品。。
4.凭据电气设备消防要求建设相应规格、数量的灭火设备。。
5.在电缆沟盖板上及配电柜操作刻下铺设玄色绝缘垫，绝缘垫应齐全覆盖电缆沟盖板。。
6.室内应装有火警报警装置，应能进行现场声光报警并上传报警信号。。
7.开关站、配电室内使用SF6气体设备时，应装设SF6泄漏报警装置，SF6气体探测器应装于设备底部或电缆沟内。。当产生SF6气体泄漏时，应能进行现场声光报警并上传报警信号。。
8.开关站、配电室门框上侧装有警灯，当室内产生偷窃、火警、SF6 含量超标等异常情况，该警灯应闪动。。
9.电缆沟内应装水位报警装置，应能进行现场声光报警并上传报警信号。。
10.所有进出大门应装设门禁节制系统（含门禁读卡器、门禁节制器、电动锁），可远程授权和？？？乜，停电后24小时内保障可刷卡开门。。
11.开关站、配电室内应装设有防盗报警系统，能进行现场声光报警并上传报警信号。。正常情况下进入，刷卡或钥匙开门可自动解警。。
12.门禁、防盗报警、火警报警、水位报警等职能应集成在一组监测终端或装置于一面节制柜内，具备？？？胤缁、除湿、空调、开门等职能。。且应预留遥测、遥信、？？？匾约肮庀送ㄑ兜壬璞缸爸玫匚。。
2.开关站、配电室应建设专用安全工具柜，安全工具柜的尺寸巨细为：高200厘米、宽85厘米、厚55厘米。。
3.开关站、配电室内应建设安全用具一套以及足量运行守护备品。。
4.凭据电气设备消防要求建设相应规格、数量的灭火设备。。
5.在电缆沟盖板上及配电柜操作刻下铺设玄色绝缘垫，绝缘垫应齐全覆盖电缆沟盖板。。
6.室内应装有火警报警装置，应能进行现场声光报警并上传报警信号。。
7.开关站、配电室内使用SF6气体设备时，应装设SF6泄漏报警装置，SF6气体探测器应装于设备底部或电缆沟内。。当产生SF6气体泄漏时，应能进行现场声光报警并上传报警信号。。
8.开关站、配电室门框上侧装有警灯，当室内产生偷窃、火警、SF6 含量超标等异常情况，该警灯应闪动。。
9.电缆沟内应装水位报警装置，应能进行现场声光报警并上传报警信号。。
10.所有进出大门应装设门禁节制系统（含门禁读卡器、门禁节制器、电动锁），可远程授权和？？？乜，停电后24小时内保障可刷卡开门。。
11.开关站、配电室内应装设有防盗报警系统，能进行现场声光报警并上传报警信号。。正常情况下进入，刷卡或钥匙开门可自动解警。。
12.门禁、防盗报警、火警报警、水位报警等职能应集成在一组监测终端或装置于一面节制柜内，具备？？？胤缁、除湿、空调、开门等职能。。且应预留遥测、遥信、？？？匾约肮庀送ㄑ兜壬璞缸爸玫匚。。

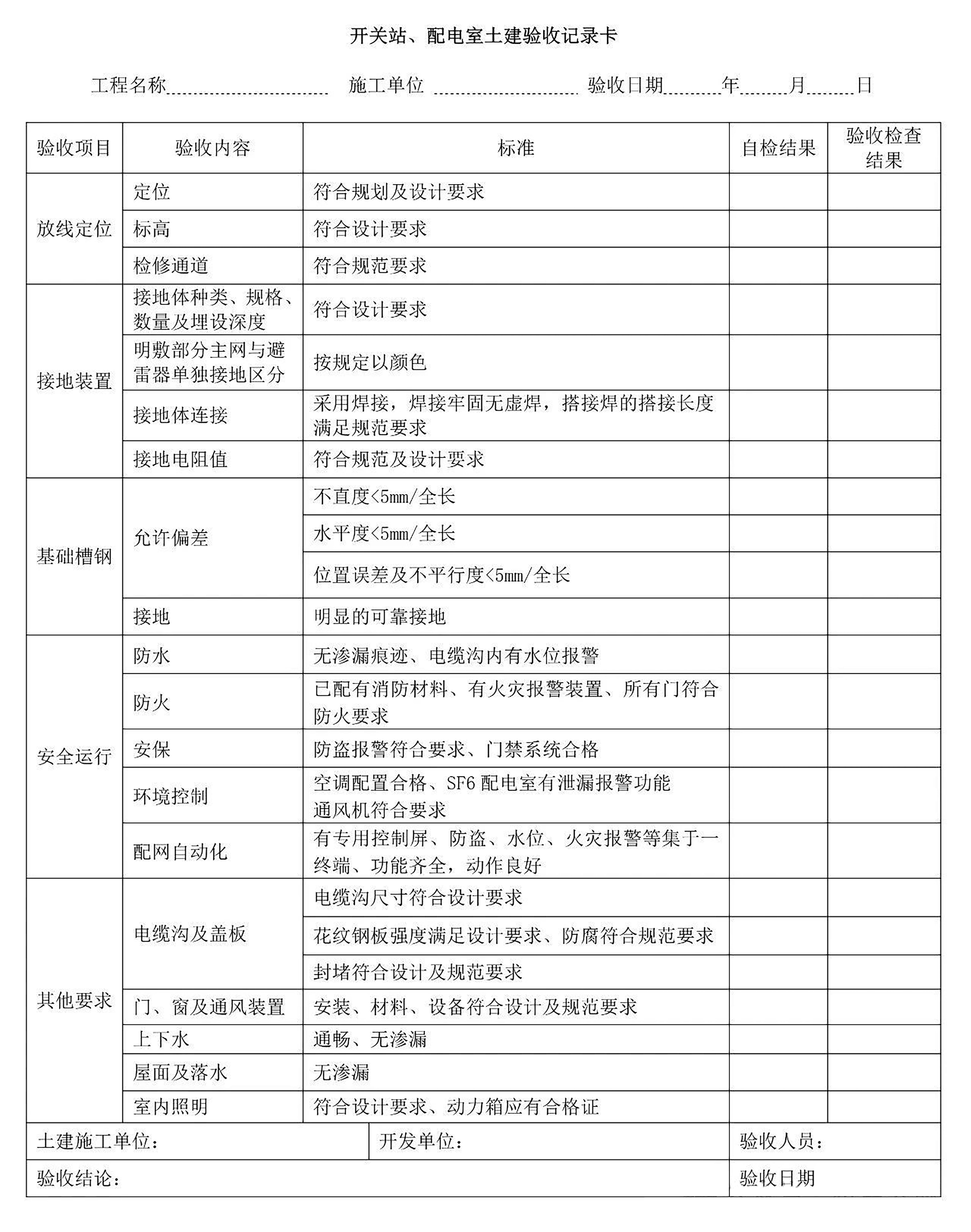

另附《验收纪录表》供参考：
