干货讲堂 | 断路器二次节制回路道理图解
手机:汪经理15802760502
颁布功夫:2025-03-04 14:26:23人气:
本文单一描述断路器节制回路的根基道理,,由最根基的回路动手,,逐步参与防跳回路和闭锁回路,,并对电路做一些美满。。。当然,,本文所给出的回路道理图仅仅是最最根基的、、、用于诠释其根基道理的,,现实利用中的回路要复杂得多。。。
一次设备是指直接用于出产、、、输送、、、分配电能的电器设备,,蕴含发电机、、、电力变压器、、、断路器、、、隔脱离关、、、母线、、、电力电缆和输电线路等,,是组成电力系统的主体。。。二次设备是用于对电力系统及一次设备的工况进行监测、、、节制、、、调节和保;;さ牡脱沟缙璞,,蕴含丈量仪表、、、通讯设备等。。。二次设备之间的相互衔接的回路统称为二次回路,,它是确保电力系统安全出产、、、经济运行和靠得住供电不成短缺的重要组成部门。。。

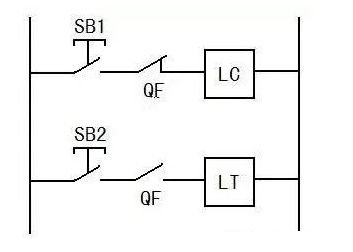

一、、、 最最根基的回路道理图
SB1:合闸开关 SB2:分闸开关 QF:断路器辅助触点 LC:合闸线圈 LT:分闸线圈
其作为道理很单一,,不再赘述。。。
二、、、 增长防跳回路
上面的回路存在一个问题:
若是SB1按下,,而此时电路中存在故障,,继电保;;ど璞富崃⒓醋魑,,使断路器跳闸,,此过程险些瞬时产生,,而操作人员尚来不及放松SB1,,则SB1回路中的QF由于断路器跳闸而复又闭合,,此时会导致LC再次得电,,断路器再次合闸。。。如此往复,,产生了“跳跃”。。。
若是合闸成功,,但SB1由于某种原因粘连而无法断开,,那么在操作人员按下SB2进行分闸时,,由于SB1粘连,,同样会导致跳跃景象的产生。。。
跳跃景象对设备和操作人员的安全均组成很大:,,所以必要增长防跳回路。。。
增长了防跳回路的道理图如下:
KCF(I):电流防跳继电器,,电流达到限定值时作为,,此回路中,,预防合闸于故障时的跳跃
KCF(V):电压防跳继电器,,电压达到限定值时作为,,此回路中,,预防分闸于故障时的跳跃
作为过程如下:
合闸:SB1按下。。。绿灯(GL)失电熄灭,,LC得电。。。断路器合闸。。。QF扭转状态。。:斓疲≧L)亮,,KCF(I)得电【由于有RL和R的限流,,分闸线圈LT不及以作为】。。。KCF各辅助触点扭转状态。。。KCF(V)得电。。。
达到上述状态,,则合闸作为实现,,此过程险些瞬时实现,,SB1尚来不及放松。。。
若此时由于故障,,保;;ぷ爸檬苟下菲魈,,则由于KCF(V)的维持作用,,SB1回路经KCF辅助触点改道KCF(V)回路,,不会再使LC得电,,也就预防了断路器的再次合闸,,从而预防了跳跃的产生。。。
若是回路没有故障,,则合闸成功。。。此时放松SB1,,则KCF(V)失电,,但由于KCF(I)依然得电,,则KCF的各个辅助触点维持。。。
分闸:SB2按下。。。RL失电熄灭,,LT得电且达到限定电流作为。。。断路器分闸。。。QF复原到图中初始状态。。。正常状态下,,在合闸成功后,,各KCF辅助触点依然维持合闸后的状态,,使SB1支路经由KCF(V)导通。。。放松SB2。。。KCF(I)、、、KCF(V)均失电。。。各KCF辅助触点复原图中初始状态,,GL回路导通,,绿灯亮【由于有GL和R的限流,,LC合闸线圈不及以作为】。。。
若由于故障,,最典型如SB1粘连:由于合闸成功后各KCF辅助触点的维持,,此时,,SB1回路改道KCF(V)回路,,不会再使LC再次得电而导致断路器合闸,,从而预防了跳跃景象的产生。。。
三、、、增长闭锁回路
增长了防跳回路的节制回路已得到了肯定的美满,,但是仍存在问题:例如断路器的操动系统存在问题(液压、、、气压过高或过低,,弹簧储能尚未实现等),,此时进行分、、、合闸操作,,则很容易导致分、、、合闸的作为失败。。。例如:断路器的操动机构为弹簧,,若弹簧储能未实现,,则分、、、合闸作为不能实现,,或实现得不到位,,容易对设备造成侵害。。。
故需增长闭锁回路,,预防此类情况产生。。。下面以弹簧操动机构的断路器举例,,简要注明一下增长弹簧储能闭锁回路的二次回路。。。

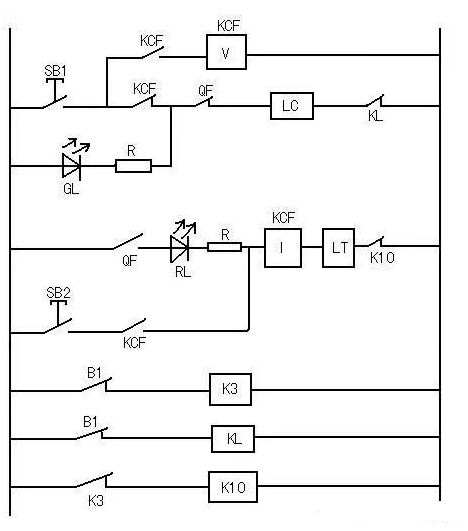

道理图如下:
B1:弹簧储能未实现时闭合
若弹簧储能未实现,,则B1闭合,,线圈K3、、、KL得电,,最终导致辅助触点KL、、、K10跳开,,此时无论是合闸还是分闸均无法实现,,起到了所进展的闭锁成效。。。
四、、、进一步的美满

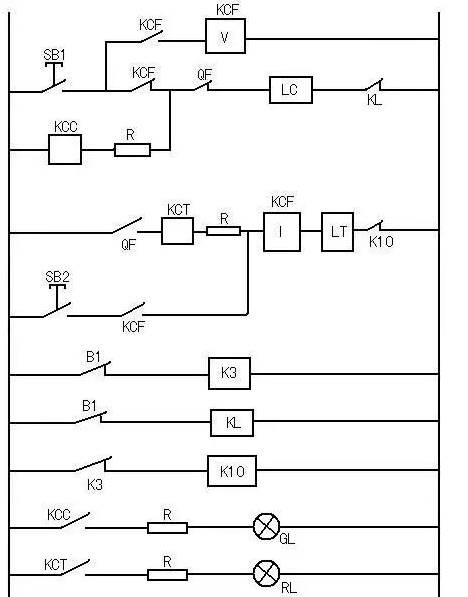

直到第三节,,本文所欲简述的断路器二次回路已初具雏形,,但仍需做进一步的美满:批示灯RL和GL直接接在分、、、合闸线圈地点回路中,,若是所用的是功率较大的白炽灯,,则会在分、、、合闸线圈上产生较大压降,,同时堵截分、、、合闸线圈时可能产生的较大滋扰电压也容易使白炽灯烧坏。。。要预防上述弊端,,能够用中央继电器接在分、、、合闸回路,,再由继电器接点节制批示灯,,道理图如下:(其道理相对单一,,此处不再赘述)
一次设备是指直接用于出产、、、输送、、、分配电能的电器设备,,蕴含发电机、、、电力变压器、、、断路器、、、隔脱离关、、、母线、、、电力电缆和输电线路等,,是组成电力系统的主体。。。二次设备是用于对电力系统及一次设备的工况进行监测、、、节制、、、调节和保;;さ牡脱沟缙璞,,蕴含丈量仪表、、、通讯设备等。。。二次设备之间的相互衔接的回路统称为二次回路,,它是确保电力系统安全出产、、、经济运行和靠得住供电不成短缺的重要组成部门。。。
一、、、 最最根基的回路道理图

SB1:合闸开关 SB2:分闸开关 QF:断路器辅助触点 LC:合闸线圈 LT:分闸线圈
其作为道理很单一,,不再赘述。。。
二、、、 增长防跳回路
上面的回路存在一个问题:
若是SB1按下,,而此时电路中存在故障,,继电保;;ど璞富崃⒓醋魑,,使断路器跳闸,,此过程险些瞬时产生,,而操作人员尚来不及放松SB1,,则SB1回路中的QF由于断路器跳闸而复又闭合,,此时会导致LC再次得电,,断路器再次合闸。。。如此往复,,产生了“跳跃”。。。
若是合闸成功,,但SB1由于某种原因粘连而无法断开,,那么在操作人员按下SB2进行分闸时,,由于SB1粘连,,同样会导致跳跃景象的产生。。。
跳跃景象对设备和操作人员的安全均组成很大:,,所以必要增长防跳回路。。。

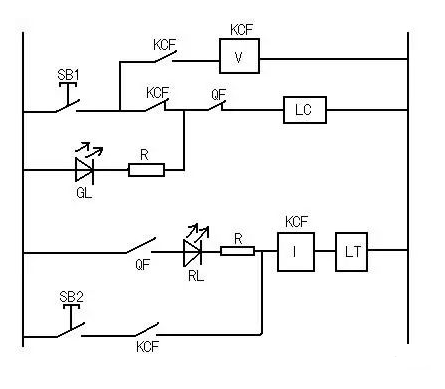

增长了防跳回路的道理图如下:
