电力系统常见的接地系统蕴含 TN-C、TN-S、TN-C-S、TT 和 IT 五种类型。TN-C 系统利用 PEN 线兼具 N 线与 PE 线职能，虽节俭成本，但存在 PEN 线断开致设备外壳带电、无法装置漏电；；て鞯劝踩患，现已较少使用。
TN-S 系统选取独立 N 线和 PE 线，安全靠得住、无电磁滋扰，但施工成本高，常用于内设变电站的构筑物。TN-C-S 系统前段与 TN-C 一样，入户端将 PEN 线分离为 N 线和 PE 线，经等电位联结后，安全水平与 TN-S 相当且节俭导线。 TT 系统电源端与设备端接地独立，故障电压不传导，合用于户外，但接地故障时需高活络度漏电；；て，设备绝缘接受过电压更高。IT 系统电源中性点不接地或高阻抗接地，无法直接供 220V 相电压，线路复杂，但故障电流小、供电陆续性强，合用于对供电靠得住性和安全性要求高的特殊场所。下面我们具体相识一下各类接地系统的优弊端及利用。

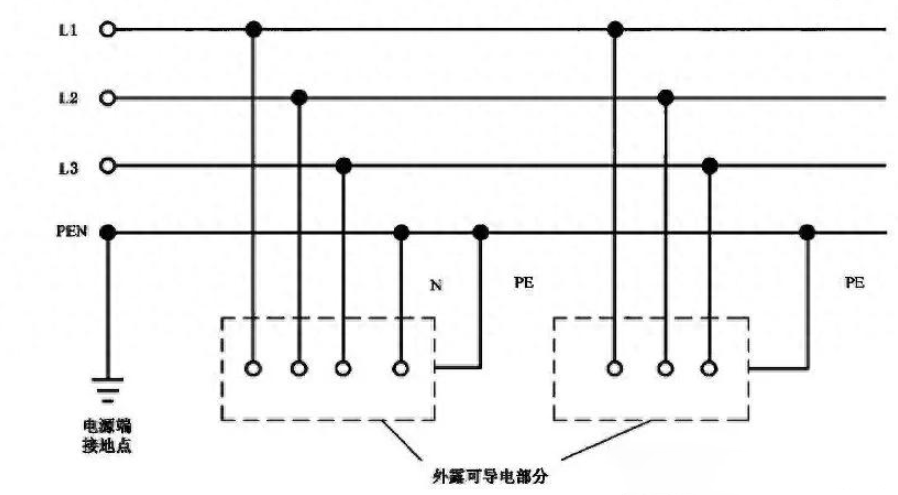

#01 TN-C 系统的特点及利用 该系统从电源中性点引出一条PEN线，两全N线和PE线两种作用，可节俭一根导线，比力经济，但是有诸多安全问题。
1.若是系统为一单相回路，当PEN线断开或接点接触不良时，设备外壳将带220V的故障电压（ N 线回路被断开，N线又和设备外壳衔接），容易造成触电变乱。
2.该系统不能装置漏电；；て，由于将PEN线穿过漏电；；さ牧阈虻缌骰ジ衅魇，通过相线和PEN线的故障接地电流产生的磁场会在互感器铁芯内部相互抵消，造成漏电；；て骶芏
3.不能装置用于电气安全隔离的4极和2极隔脱离关，由于PEN线中蕴含的PE线是不容装置开关和断开的。
4.PEN线因通过N线电流会产生电压降，使所有与其衔接的设备金属外壳都对地带电位，该电位会对信息设备产生滋扰。
所以TN-C系统此刻已经很少使用。

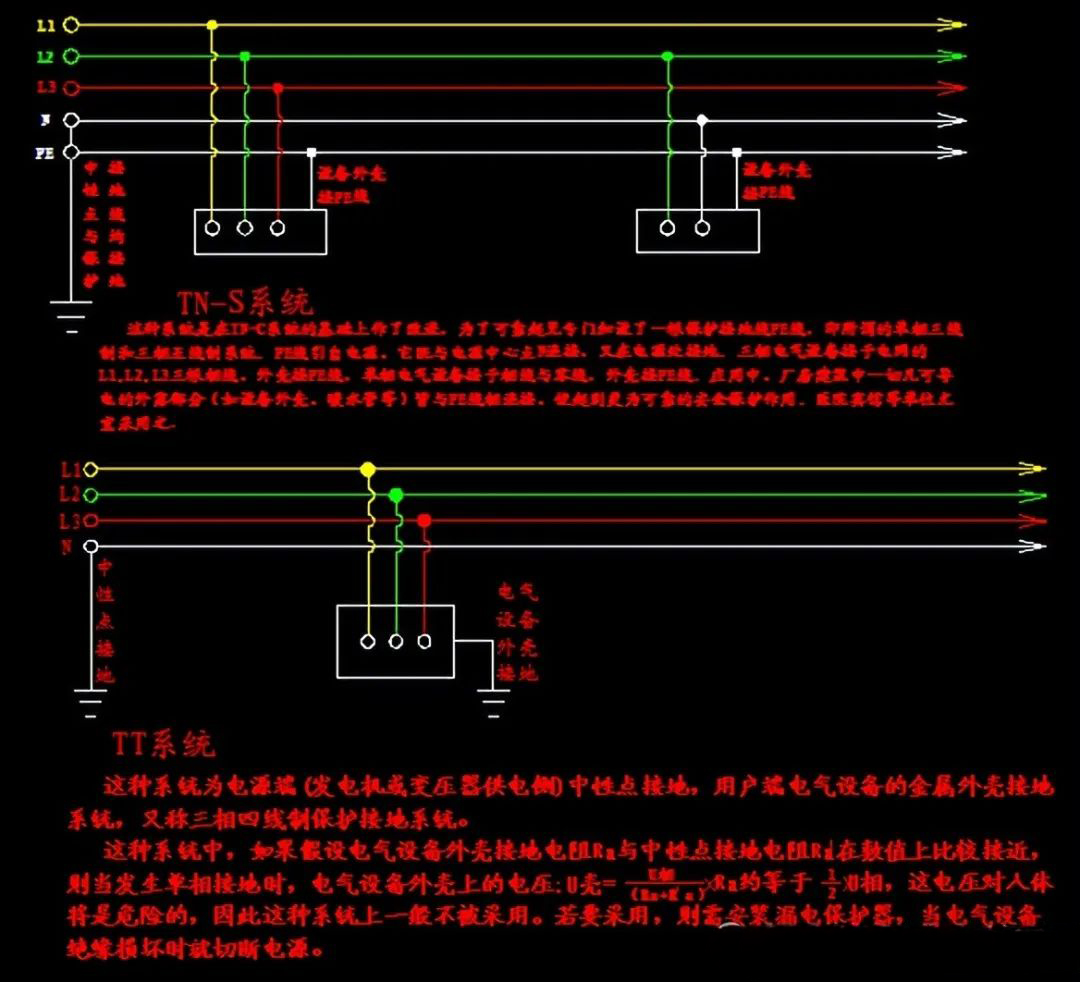

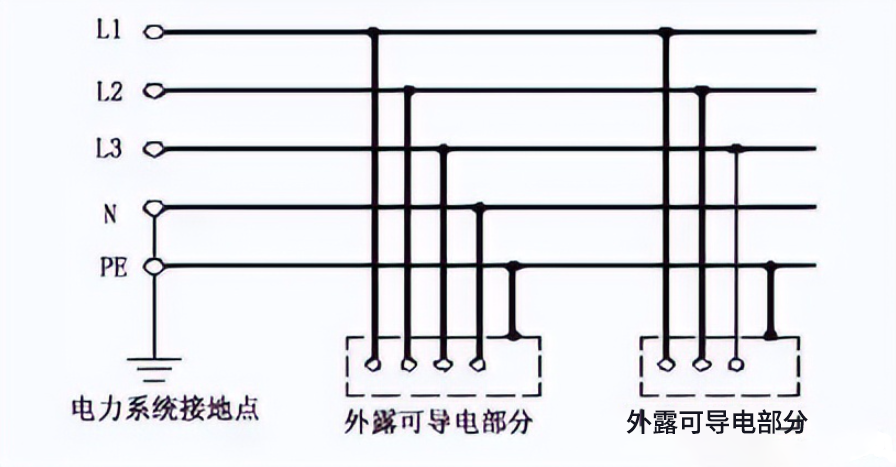

#02 TN-S系统的特点及利用 该系统从电源中性点引出地(PE)线和零(N)线两条线，零线用作单相设备负荷电流和三相不平衡电流的回路，地线衔接设备的金属外壳，并允许做反复接地，地线电位更靠近地电位，这样地线平时除通过微量的漏电电流外不通过工作电流，设备外壳也不会产生电压降，也不会滋扰信息设备，
但TN-S系统必要在整个回路中多敷设一根导线，施工量和造价也要比其他系统要高好多。
TN-S重要用于内设有变电站的构筑物内，由于若是使用TT系统，就必要设置为电气上无任何干系的系统接地和；；そ拥亓礁龆懒⒌慕拥，这在统一构筑物内是比力麻烦的，而使用TN-C-S系统，又会在设备外壳上产生电压降，因而在内设变电站的构筑物内优先选用TN-S系统。

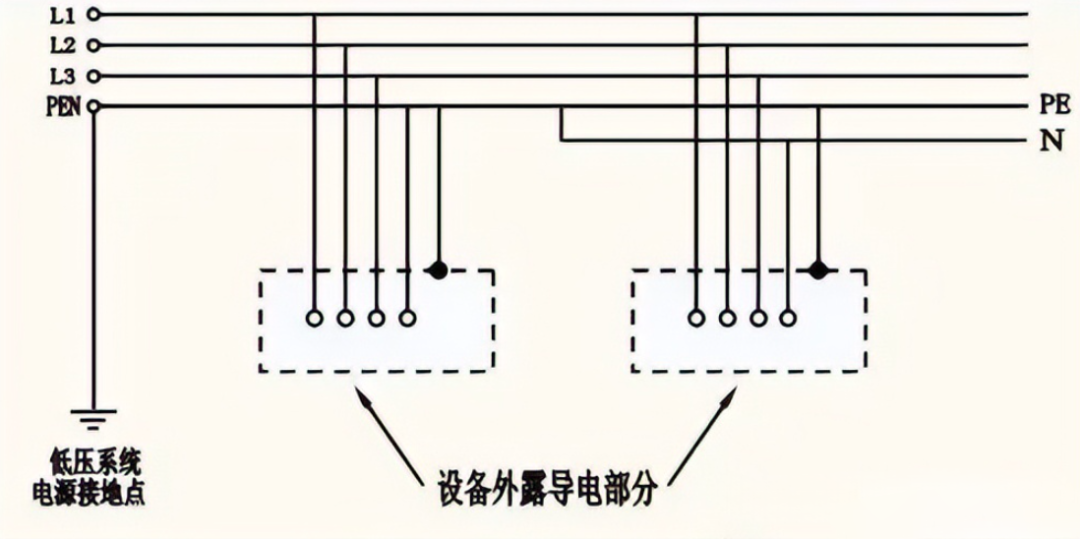

#03 TN-C-S 系统的特点及利用 TN-C-S系统回路前段和TN-C系统一样，从电源中性点引出PEN线，但是到入户端后，会将PEN线分成PE线和N线，该系统必要在入户端做等电位联接，由于若是不做等电位联接，前段PEN线产生的电压降会通过后段的PE线窜去设备外壳，使设备外壳产生接触电压，通过等电位联接，将整个构筑物和PE线衔接在统一电位上，有效的降低了设备外壳的接触电压，减小了触电风险。
在做等电位联接的构筑物内，TN-c-S系统的安全水平和TN-S系统安全水平是一样的，并高于TN-C系统，在入户端以前还能够省去一根导线的成本。

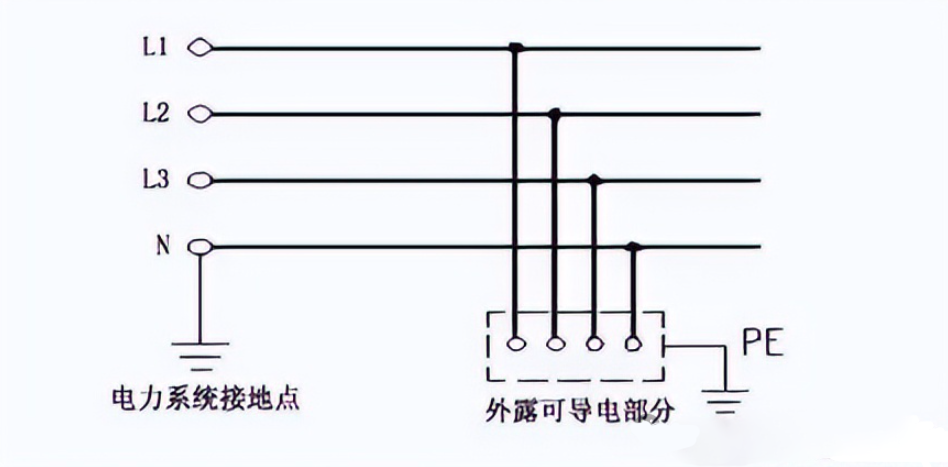

#04 TT 系统的特点及利用 TT系统从电源中性点只引出零线(N线)，整个系统有两个独立的接地，一个是电源端的系统接地，一个是设备端的；；そ拥，两个接地系统互无联系。
设备端的；；そ拥啬芄痪徒蚪拥丶⒁龅氐缥坏腜E线，每个设备的接地；；ざ际嵌懒⒌，所以他不会像TN系统那样故障电压沿PE线或PEN线在电气设备间传导和乱窜，也不依赖等电位联接解除PE线上传导的故障电压引起的电气变乱，所以无等电位联接的户外装置内多选取TT系统。
但是当TT系统产生接地故障后，接地电流必要通过；；そ拥睾拖低辰拥亓礁鼋拥胤祷氐缭，受两个接地电阻叠加的影响，其故障电流很难使断路器或熔断器实时作为，堵截漏电回路，必要使用作为活络度较高的漏电；；て骼醇觳饴┑绻收喜⒍陆芈┑缁芈，所以其；；ぷ爸玫纳柚靡萒N系统复杂。
其次，在TN系统中，PE线和N线都从电源中性点引出，设备绝缘接受的过电压幅值较小，但TT系统PE线由大地引出，大地为零电位，所以设备绝缘接受的对地过电压要高于TN系统，设备绝缘容易产生对地被击穿的电气变乱。

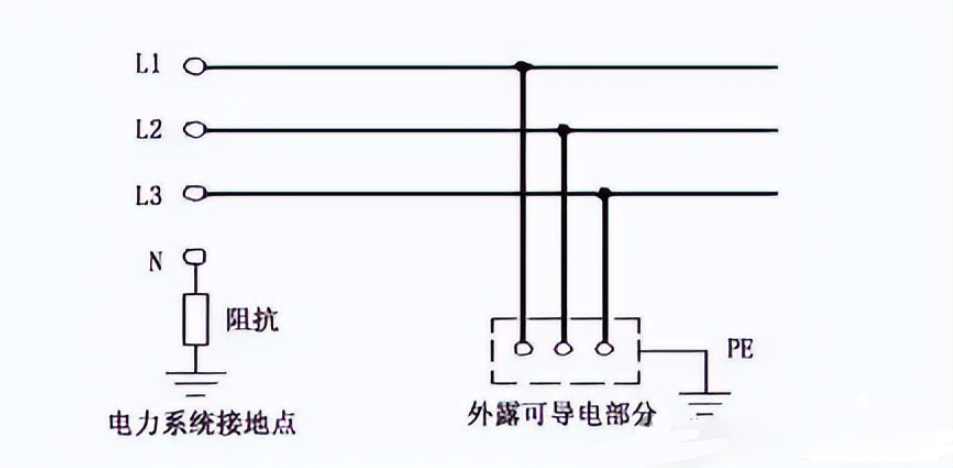

#05 IT 系统的特点及利用 IT系统电源中性点不做系统接地，或经高阻抗电阻做系统接地，设备端做；；そ拥，从电源中性点不引出零线，所以该系统不能提供220V的相电压，无法为照明设备，通常家用电器等单相设备提供电源。
该系统中若是要衔接220V的单相设备，也能够设置380V/220V的降压变压器，输出220V电源，但会使线路复杂化，也不利于后期守护。
IT系统因电源中性点不做系统接地，所以设备产生接地故障后，故障电流无法返回电源，形成齐全回路，因而故障电流较小，故障电压也很低，不易引发触电变乱，因而该系统产生单相接地故障后，不必要顿时堵截电源终场供电，所以该系统合用于对供电靠得住性较高，触电风险较大的特殊场所。
