电缆鉴别仪工作道理及查找步骤，，，LV国际官网出产的电缆鉴别仪是用于将某一特定电缆从一束电缆中鉴别出来的仪器！５缋录鹨鞘且恍⌒突痔崾，，，紧凑型仪器，，，装在铝合金箱内，，，由一个信号产生器，，，一个带传感器的接管机及连线组成！

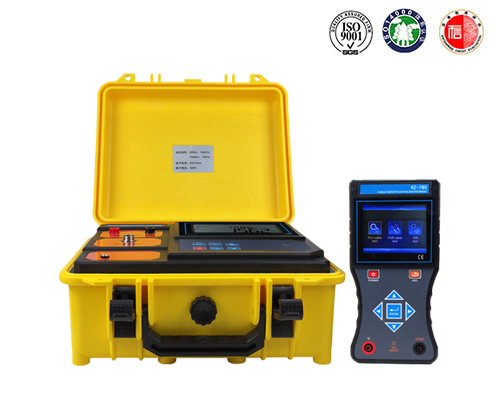

　　HZ-780带电电缆鉴别仪 　　一、电缆鉴别仪工作道理简介
　　为了靠得住正确地鉴别电缆，，，必要给被鉴别电缆加一特殊的信号，，，该信号要被接管机接管，，，利用这一个性便能鉴别出要找的电缆！
　　电缆鉴别仪是用于将某一特定电缆从一束电缆中鉴别出来的电缆鉴别仪器！Ｋ且恍⌒突痔崾，，，紧凑型仪器，，，装在铝合金箱内，，，由一个信号产生器，，，一个带传感器的接管机及连线组成！
　　产生器将周期性的单极性电压脉冲馈入要识此外电缆中，，，该电缆必要在远端接地，，，以保障有足够大的电流流过电缆！８孟低骋杓瞥煞祷氐缌鞑灰油骋坏缋轮蟹祷，，，能做到这一点，，，馈入电缆中的脉冲电流的方向可做为一显著的鉴别尺度，，，流出去的电流仅从这一根电缆通过，，，所有其它邻近电缆中流过的都是返回电流，，，但它们的极性相反！３说缌鞣较蛘庖幌质挡罹嗤，，，电流幅度也是一鉴别特点，，，流出去的电流仅通过一根电缆、而返回电流可通过几根电缆、这意味着流出去的电流比流过其它电缆的返回电流大！
　　接管机的工作是探测流过电缆电流方向以及它的巨细！Ｎ锏秸庖恢髡，，，电流传感器被用作传感器，，，此LV国际官网出产的电缆鉴别仪带有一放大器并串联在电路中，，，传感器钳住被测电缆，，，电流流过电缆产生的磁场在传感器的线圈中感应出电压，，，该电压极性由电流方向和传感器线圈的方向决定！Ｎ说玫较灾械缌鞣较虻牡缪辜，，，对一束电缆中所有电缆进行测试都采取一样正确的方向！４衅飨呷χ懈杏Φ牡缪乖诒硗分邢允境隼，，，若是传感器按上述方式衔接，，，指针摆动方向可显示电流方向，，，即只有电流流出的这根电缆指针向一壁偏，，，这根就是要找的电缆！Ｋ衅渌缋轮涣鞴祷氐缌，，，指针向另一壁偏、或无脉动电流，，，指针不偏转！＝庸芑系姆糯蟮鹘谄骺傻髡藕徘慷！
　　二、电缆故障点的查找步骤
　　1、测声法所谓测声法就是凭据故障电缆放电的声音进行查找，，，该步骤对于高压电缆芯线对绝缘层闪络放电较为有效！４瞬街杷蒙璞肝绷髂脱故匝榛！５缏方酉呷缤1所示，，，其中SYB为高压试验变压器，，，C为高压电容器，，，ZL为高压整流硅堆，，，R为限流电阻，，，Q为放电球间隙，，，L为电缆芯线！５钡缛萜鰿充电到肯定电压值时，，，球间隙对电缆故障芯线放电，，，在故障处电缆芯线对绝缘层放电产生"滋、滋"的火花放电声，，，再在杂噪声音小的时辰，，，借助耳聋助听器或医用听诊器等音频放大设备进行查找！２檎沂，，，将拾音器切近地面，，，沿电缆走向慢慢移动，，，当听到"滋、滋"放电声大时，，，该处即为故障点！Ｊ褂酶貌街杩隙ㄒ盐劝踩，，，在试验设备端和电缆结尾应设专人监督！
　　2、电桥法电桥法就是双臂电桥测出电缆芯线的直流电阻值，，，再正确丈量电缆现实长度，，，依照电缆长度与电阻的正比例关系，，，推算的故障点！８貌街瓒杂诘缋滦鞠呒渲苯佣搪坊蚨搪返憬哟サ缱栊∮1Ω的故障，，，判断误差通常不大于3m，，，对于故障点接触电阻大于1Ω的故障，，，可选取加高电压烧穿的步骤使电阻降至1Ω以下，，，再按此步骤丈量！
