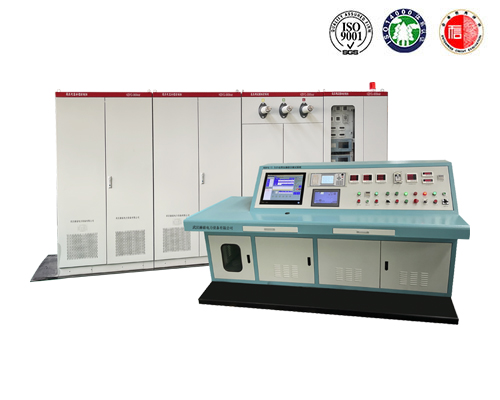

变压器综合试验台重要是对电力变压器，，配电变压器的空载、、负载个性进行试验，，也可对被短路(负载)损耗。。。。320x240大屏幕、、高亮度的液晶显示，，全汉字菜单及操作提醒实现试变压器进行倍频感应及工频耐压试验。？烧闪勘溲蛊鞯目赵氐缌、、空载损耗、、短路电压、、敦睦的人机对话，，触摸按键使操作更轻便，，宽温液晶带亮度调节，，可适应冬夏各季。。仪器能够由用户预设40组被试品参数，，并且这些参数能够凭据必要随时删除和增长，，使用极度方便。。

　　变压器综合试验台操作有：：负载尝试、、空载试验、、高压个性试验、、感应耐压试验、、工频耐压试验

　　1、、负载尝试

　　1台体接线与空载尝试一样，，只是将“接被试变压器“接到被试变压器的高压侧，，而低压侧短接。。

　　2操作步骤同空载尝试。。

　　3设置个性测试仪丈量负载时的参数(操作详见空负载使用注明书)。。。。

　　4操作步骤同空载尝试。。

　　5观察个性测试仪上的电流批示，，达到必要电流时终场升压，，如升压过程中出现不正常情况，，请按下“急停“按钮，，可顿时终场试验，，调压器自动降到零位。。

　　6操作多职能测试仪，，打印出测试数据。。

　　7按下“三相分闸“按钮，，三相分闸批示灯亮，，调压器起头自动降压，，当电压降到零位，，降压批示灯熄灭，，把所选试验项目分闸，，尝试结束。。

　　空载试验

　　1将试验台的主控台与辅控台用航插线相连。。

　　2将试验台的“三相四线”衔接到总电源上。。

　　3将尝试台的“调压器输入”接线柱与调压器的输入端衔接，，将尝试台的“调压器输出”接线柱与调压器的输出端

　　衔接。。将调压器的电机节制与行程开关节制用航插线与主控台的航插相接。。

　　4将试验台“接被试变压器”接线柱与被测试的变压器的低压侧相接。。

　　5把仪器的电源插上，，凭据空负载的使用注明书把仪器背后的短接线接好。。

　　6合上空气开关，，这时总电源批示灯亮，，打开节制电源锁开关。。

　　7打开空负载测试仪的电源开关，，仪器显示屏显示敦睦界面。。

　　8设置个性测试仪的参数(操作详见空负载使用注明书)。。

　　9按下“三相合闸”按钮，，三相合闸批示灯亮。。

　　10按下“低压个性合闸”按钮，，低压个性合闸批示灯亮。。

　　11按下所需的电流档的按钮，，相应的电流批示灯亮。。

　　12按下升压按钮可点动升压，，同时升压批示灯亮。。

　　13观察个性测试仪上的电压批示，，达到必要电压时终场升压。。如升压过程中出现不正常情况，，请按下“急停“按

　　钮，，可顿时终场试验，，调压器自动降到零位。。

　　14操作个性测试仪，，打印出测试数据。。

　　15按下“三相分闸“按钮，，三相分闸批示灯亮，，调压器起头自动降压，，当电压降到零位，，降压批示灯熄灭，，把所选试验项目分闸，，尝试结束。。

　　高压个性试验

　　1将试验台的主控台与辅控台用航插线相连。。

　　2将试验台的“三相四线”衔接到总电源上

　　3将尝试台的“调压器输入”接线柱与调压器的输入端衔接，，将尝试台的“调压器输出”接线柱与调压器的输出端

　　衔接。。将调压器的电机节制与行程开关节制用航插线与主控台的航插相接。。

　　4将“中央变输入”接线柱接到中央变压器的输入端。。

　　5将中央变压器的输出端接到电流互感器的输入端。。

　　5将电流互感器的输出端接到被试变压器上。。

　　6将电压互感器的高压端接到被试变压器上。。

　　7合上空气开关，，这时总电源批示灯亮，，打开节制电源锁开关。。

　　8打开空负载测试仪的电源开关，，仪器显示屏显示敦睦界面。。

　　9设置空负载测试仪的参数(操作详见空负载测试仪注明书)。。

　　10按下“三相合闸”按钮，，三相合闸批示灯亮。。

　　11按下“中央变合闸”按钮，，。。中央变合闸批示灯亮。。

　　12按下所需的电流档位，，相应的电流档位批示灯亮。。

　　13按下升压按钮可点动升压，，同时升压批示灯亮。。

　　14观察个性测试仪上的电压批示，，达到必要电压时终场升压。。如升压过程中出现不正常情况，，请按下“急停”按

　　钮，，可顿时终场试验，，调压器自动降到零位。。

　　15操作个性测试仪，，打印出测试数据。。

　　16按下“三相分闸“按钮，，三相分闸批示灯亮，，调压器起头自动降压，，当电压降到零位，，降压批示灯熄灭，，把所选试验项目分闸，，尝试结束。。

　　感应耐压试验

　　1将尝试台的“三相四线”衔接到总电源上。。

　　2将“电动机电源“接到发电机的输入端，，将“发电机输出”接到发电机输出端。。

　　3将发电机的励磁输出接到台体的“励磁输出“接线柱上

　　4将“感应输出“接到被试变压器。。

　　5合上空气开关，，这时总电源批示灯亮,打开节制电源锁开关。。

　　6将功夫继电器设置为耐压所需的功夫。。

　　7按下“三相合闸”按钮，，同时三相合闸批示灯亮。。

　　8按下“感应合闸”按钮，，感应合闸批示灯亮。。

　　9按下“发电机起动”按钮，，发电机起动批示灯亮。。

　　10按下升压按钮可点动升压，，同时升压批示灯亮。。

　　11观察倍频耐压输出批示表头，，当耐压值到所需的值时终场升压，，同时按下耐压按钮，，功夫继电器起头计时，，其功夫到设按功夫时，，耐压报警器起头报警，，此时试验台起头自动降压，，降压批示灯亮，，等降压到零位时，，向右旋转耐压按钮，，按钮抬起。。如耐压过程中如有异常，，请顿时按下“急停”按钮，，可终场试验，，调压器自动降到零位。。重要测试仪器注明书附录：：壹、、变压器空载负载个性测试仪

　　工频耐压试验

　　1将试验台的主控台与辅控台用航插线相连。。

　　2将尝试台的“三相四线”衔接到总电源上。。

　　3将尝试台的“调压器输入”接线柱与调压器的输入端衔接，，将尝试台的“调压器输出”接线柱与调压器的输出端

　　衔接。。将调压器的电机节制与行程开关节制用航插线与主控台的航插相接。。

　　4将“工频输出”接线柱与试验变压器的输入端相接，，“工频仪表”接线柱与试验变压器的仪表接线柱相接，，试验变压器接地柱接地。。

　　5合上空气开关，，这时总电源批示灯亮,打开节制电源锁开关。。

　　6将功夫继电器设置为耐压所需的功夫。。

　　7按下“三相合闸”按钮，，同时三相合闸批示灯亮。。

　　8按下“工频合闸”按钮，，工频合闸批示灯亮。。

　　9按下升压按钮可点动升压，，同时升压批示灯亮。。

　　10观察工频输出批示表头，，当耐压值到所需的值时终场升压，，同时按下耐压按钮，，功夫继电器起头计时，，其功夫到设按功夫时，，耐压报警器起头报警，，此时试验台起头自动降压，，降压批示灯亮，，等降压到零位时，，向右旋转耐压按钮，，按钮抬起。。如耐压过程中如有异常，，请顿时按下“急停”按钮，，可终场试验，，调压器自动降到零位
