若何丈量变压器直流电阻?

　　丈量变压器绕组直流电阻的主张是：查抄绕组接头的焊接质量和绕组有无匝间短路景象;电压分接开关的各个地位接触是否优良及分接的现实地位是否相符;引出线有无断裂，，，多股导线并绕组是否有断股等情况。变压器在大修时或扭转分接头地位后，，，或者出口故障短路后，，，必要丈量绕组连同套管一路的直流电阻。丈量步骤如下。

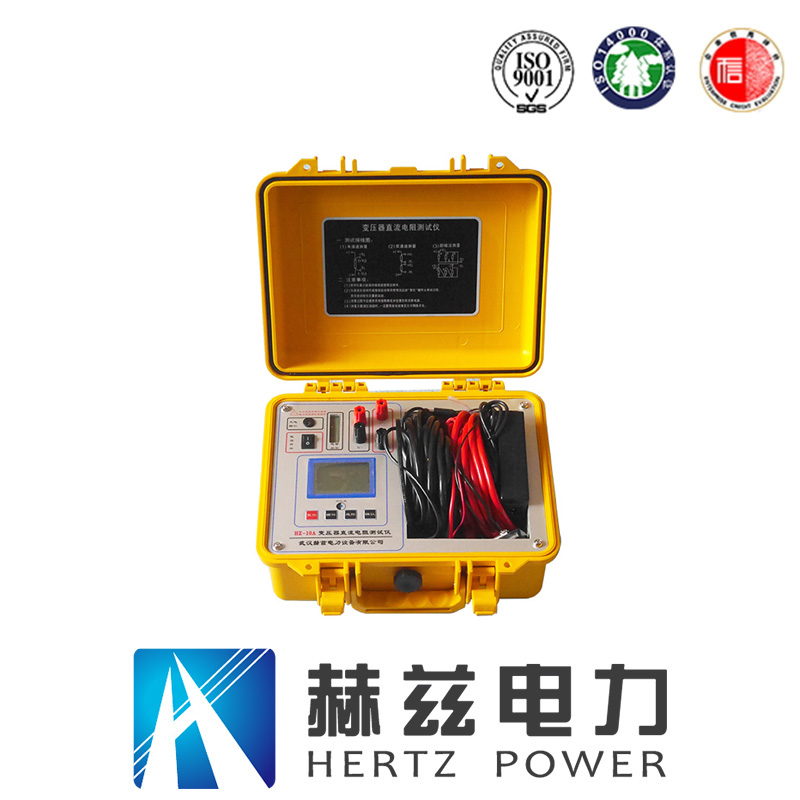

　　HZ-10A直流电阻测试仪

　　(1)电流、、、电压表法。又称电压降法，，，其道理是在被测电阻中通以直流电流，，，丈量该电阻上的电压降，，，凭据欧姆定律即可算出被测电阻值。由于电流表和电压表的内阻对丈量了局会产生影响，，，所以它们被接入丈量电路的方式应郑重思考。

　　(2)平衡电桥法。它是一种选取电桥平衡的道理来丈量直流电阻的步骤，，，常用的平衡电桥有单臂和双臂电桥两种。丈量变压器的直流电阻时，，，应在变压器停电并拆去高压引线后进行。对大型大容量电力变压器，，，因串联电路的充电功夫常数τ很大，，，使得每次丈量需很长功夫来等待电流、、、电压表批示不变，，，因而工作效能很低，，，常选取特殊仪器(如恒流电源)来包办试中的电源，，，这样可大大缩短测试功夫。丈量变压器线圈直流电阻的尺度是：对于1600kva以上变压器，，，各相绕组电阻相互间的差距不应大于三相均匀值的2%，，，无中性点引出线的绕组，，，线间差距不应大于三相均匀值的1%，，，对于1600kva及以下的变压器，，，相间差距通常不大于三相均匀值的4%，，，线间差距通常不大于三相均匀值的2%，，，与以前一样部位测得值比力，，，其变动不应大于2%。
