变频串联谐振耐压试验测试原理解析，，充分利用我公司在电子丈量技术和电磁兼容方面的优势,自主开发设计和出产变频串联谐振设备所有组成部门蕴含：：：变频电源、激励变压器、浇注式高压电抗器和高精度电容分压器.由于串联谐振产生高电压步骤的宽泛利用，，在现场使用这种高电压步骤做耐压试验时也会遇到问题。本文重要就变频串联谐振耐压试验测试道理做出解析。

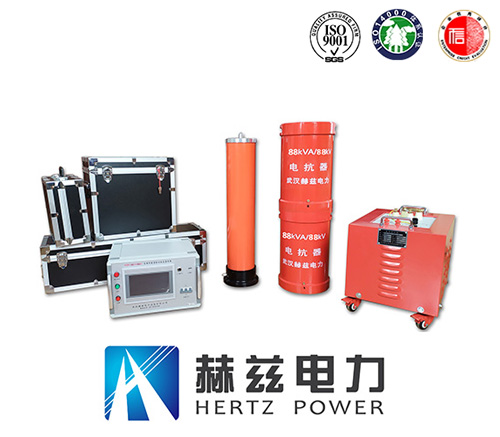

　　变频串联谐振试验装置

　　变频串联谐振耐压试验工作道理串联谐振耐压试验装置又叫串联谐振，，分为调频式和调感式。通常是由变频电源、励磁变压器、电抗器和电容分压器组成。被试品的电容与电抗器组成串联谐振衔接方式;分压器并联在被试品上，，用于丈量被试品上的谐振电压，，并作过压保；；ば藕拧

　　变频串联谐振耐压试验测试道理:(1)凭据串联谐振的道理当L、C、R串联回路中的感抗与试品容抗相称时，，感抗中的磁场能量与试品电容中的电场能量相互赔偿，，试品所需的无功功率全数由电抗器供给，，电源只提供回路的有功功率，，此时电路的功率因数cosψ=1.0，，即电源电压与谐振回路电流同相位，，电感上的电压降与电容上的电压降相称，，相位相反。

　　变频串联谐振耐压试验测试道理:(2)变频串联谐振装置是使用串联谐振的道理，，利用励磁变压器引发串联谐振回路，，通过调节变频电源的输出频率，，使得回路中的电抗器的电感L和试品电容器的电容C产生谐振，，最后通过调整励磁的输出电压，，使谐振电压达到所要求的试验电压。

　　变频串联谐振试验装置宽泛利用于电缆、大型电力变压器、气体绝缘组合电器(G IS)、电力电容器等高电压、大容量的电力设备的互换耐压、感应耐压等试验项目中。

　　变频串联谐振耐压试验测试道理总结:串谐装置可提供被试设备高于高于电源电压Q倍的试验电压。由于电源容量减小且电感、电容可做成分段式，，使试验设备轻巧，，运输方便，，为大容量、长距离现场试验成为可能并提供极风雅便，，同时利用试验频率允许在肯定可调领域内(30一300H z)和试验电抗器固定可调(单一电抗器是不成调的，，但是通过串并联，，总电感可调)的道理，，使得系统的柔性大大增长。

　　变频串联谐振耐压试验装置拥有体积小、重量轻，，亏损的电源能量小，，试验电压获得容易，，操作方便，，省时省工，，同时串谐试验将预防被试设备击穿时产生过大的短路电流，，而使设备进一步受损。但是，，在试验过程中肯定要做好一次引线及导电部门的屏蔽，，尽量降低线路电晕损耗引起的等效电阻，，提高设备品质因数Q，，能力保障耐压试验顺利进行。
