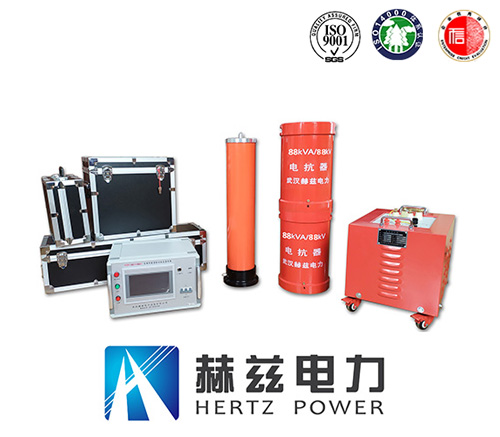

变频串联谐振系统的组成部件共有五种，
，，别离是节制系统、励磁变压器、多级组合型电抗器及电压丈量系统、耦合电容器和根基负载五种构件。
。。

　　一、节制系统

　　节制系统是变频谐振系统的心脏？？,它蕴含了所有的电子及节制？？.所有的？？榉旁谝桓鼋谥乒裰,操作屏在节制柜的上方,操作人员能够节制所有的职能、读取最新的丈量值(电压、频率、电流等)、观察系统的运行状态.

　　二、励磁变压器

　　励磁变压器的作用是将节制单元的输出造成谐振回路的输入.其一次线圈和节制单元相连,二次线圈则取决于高压回路的品质因数的进展值.励磁变压器能够做在电抗器的内部,或者做成独立单元.

　　三、高压电抗器

　　在谐振频率下,电抗器与负载将励磁方波电压造成梦想正弦波.高压电抗器的参数选择必须充分思考到试品功率和频率领域.

　　四、多级组合型电抗器

　　单级电抗器组合后能够满足回路的最优配置,保障输出电压和频率领域,每级电抗器的电压等级能够单独确定.这种电抗器的利益是组合方便、便于运输,弊端是运行工况功夫短.

　　五、电压丈量系统、耦合电容器和根基负载

　　电压丈量系统蕴含一个分压器和一个峰值电压表,电压表装置在节制柜中,电压值在操作屏上显示.分压器也能够当作耦合电容器和根基负载使用.在多级组合电抗器中,分压器是独立单元,而在SF6绝缘和箱型电抗系统中,分压器已经装置到电抗器中.
