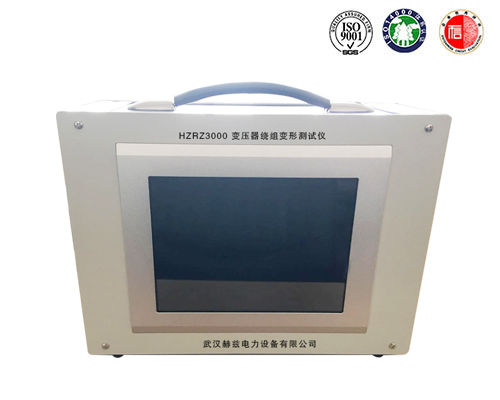

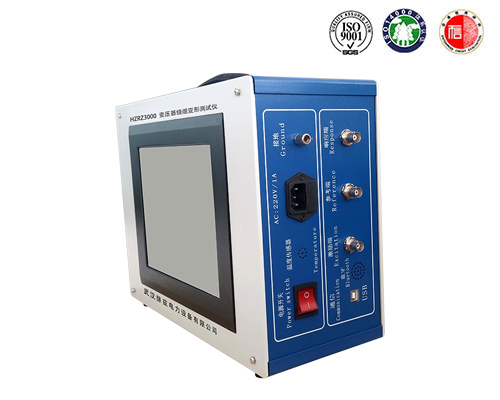

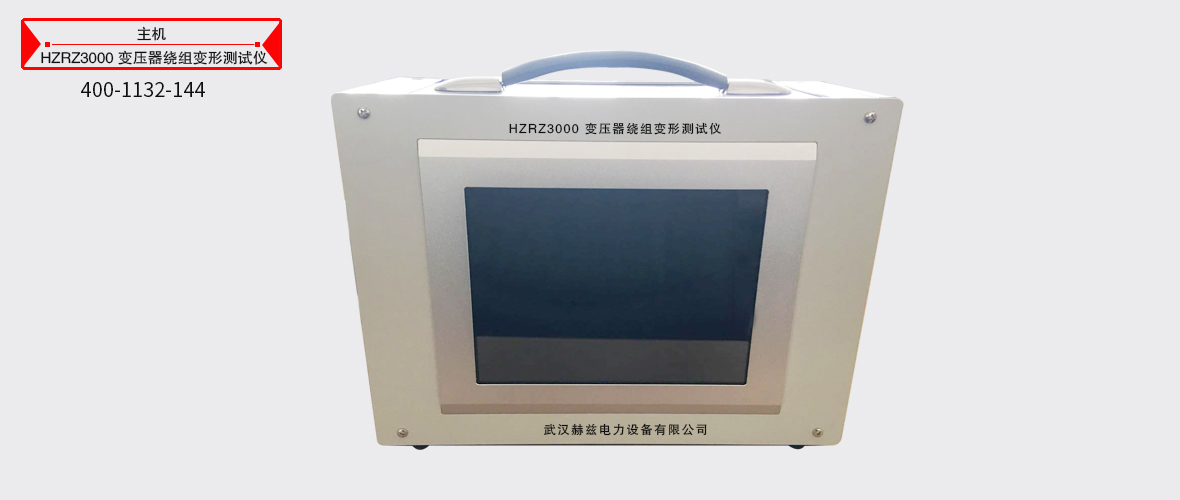

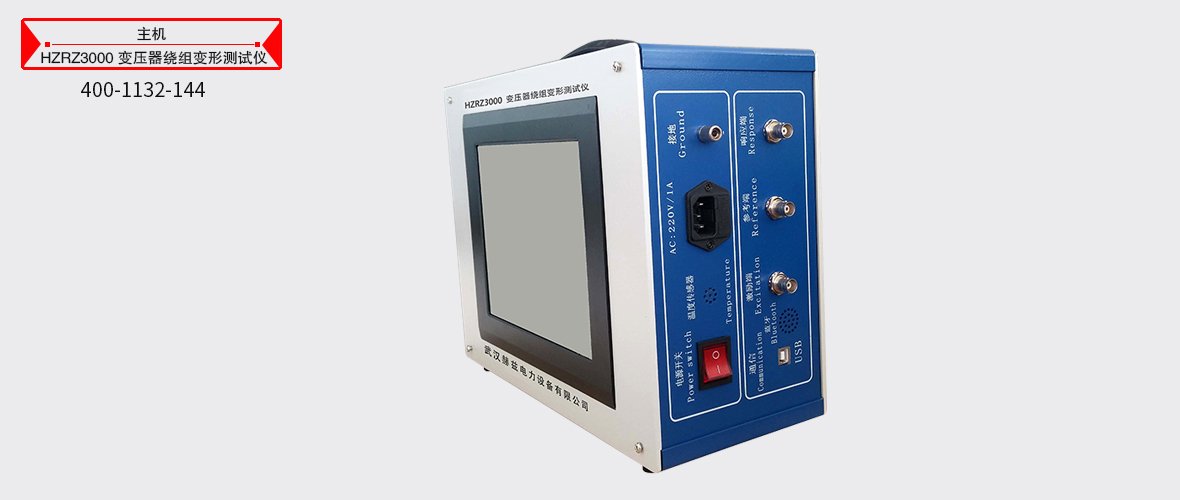

●变压器绕组变形测试仪由丈量部门及分析软件部门组成，，丈量部门是高速单片机节制，，由信号天生及信号丈量组成。整个工作由仪器自身的嵌入工控机实现，，无需接线和衔接笔记本电脑，，使用方便。当然也可使用USB接口与笔记本电脑衔接。

　　●在测试过程中仅必要拆除变压器的衔接母线，，不必要对变压器进行吊罩、、
、拆装的情况下就实现所有测试。

　　●仪用具备多种频率线形扫频丈量系统丈量职能，，线形扫频丈量扫描频率高达10MHz，，频率扫描距离可分为0.25kHz、、
、0.5kHz和1kHz,对变压器变形情况提供更多的分析。

　　●仪器智能化水平高，，使用方便，，拥有自动量程调节，，自动采样频率调节等多种职能。

　　●软件选取windows平台，，兼容Win98/2000/WinXP/Win7/Win8/Win10系统。为使用者提供了越发方便和易于使用的显示界面。

　　●提供汗青曲线对比分析，，可同时加载多条汗青曲线观察，，能具体选择肆意曲线进行横向和纵向分析。配有专家智能分析诊断系统，，能够自动诊断变压器绕组的状态，，同时加载6条曲线，，各条曲线有关参数自动推算，，自动诊断绕组的变形情况，，给出诊断的参考结论。

　　●软件治理职能壮大，，充分思考现场使用的必要，，自动保留环境前提参数，，以便作变压器绕组变形诊断时提供凭据。丈量数据自动存盘、、
、拥有彩色打印职能，，方便用户出测试汇报。

　　●软件人道化特点显著，，丈量的各类前提多为选择项，，变压用具体参数可保留用做诊断参考，，并且不用在现场输入，，能够以来再增长批改信息，，使用起来越发方便。

　　●软件智能化水平高，，在输入、、
、输出信号衔接好之后，，设置好前提参数，，就能够实现所有的丈量工作，，并且随时能在丈量中打开汗青波形曲线进行比力观察和终场丈量。

　　●每相丈量所需功夫小于60秒,对一台高、、
、中、、
、低绕组的电力变压器（容量、、
、电压等级不限）进行绕组变形丈量，，总需功夫不超过10分钟。

　　●丈量变压器时,接耳目员可肆意布放信号输入输出引线，，对丈量了局无影响,接耳目员可停顿在变压器油箱上面,不用下来,减轻劳动强度。
