带电电缆鉴别仪简介 ----Product introduction
HZ-780带电电缆鉴别仪 ，，，别名电缆鉴别仪 、多职能电缆鉴别仪 、智能电缆鉴别仪 ，，，是为电力电缆工程师和电缆工解决电缆识此外技术问题而设计的。用户通过仪器从多根电缆中正确鉴别出其中某一根指标电缆 ，，，预防误锯带电电缆而引发严重变乱。电缆鉴别是从电缆两端的操作起头的 ，，，必须保障电缆两端的双重编号正确无误 ，，，本仪器设计选取了PSK技术 ，，，结合精准算法。无论现场工作人员的影象多么靠得住 ，，，都不能包办专业仪器的鉴别。本产品同时拥有带电电缆鉴别 、停电电缆鉴别 、互换电流测试 、互换电压测试职能 ，，，由发射机 、发射电流钳 、接管机 、接管柔性电流钳等组成 ，，，带电电缆鉴别时 ，，，能够在发射端预先标定10条电缆 ，，，再到远端接管鉴别 ，，，大大节俭工程人员往返操作功夫 ，，，提高工作效能。
发射机：：：带电电缆鉴别 、停电电缆鉴别时发射信号给指标电缆 ，，，内置大职能率可充锂电池 ，，，自动阻抗匹配 ，，，全自动； ；；。发射机选取一体化专用工具箱式设计 ，，，用聚丙烯塑胶作为原料 ，，，增长新型复合填充料一次注塑成形 ，，，密度小 、强度 、刚度 、硬度 、耐磨性 、耐热性 、绝缘机能更优越 ，，，其箱体能接受约200kg的压力 ，，，主机超大LCD实时显示渣滓电池电量 ，，，白色背光 、发射信号动态批示 ，，，了如指掌。
发射钳：：：带电电缆鉴别时 ，，，发射钳将发射机发出的信号耦合到指标电缆上 ，，，钳口尺寸Φ125mm ，，，发射钳拥有方向性 ，，，发射信号从发射钳上箭头批示方向流入。
带电鉴别时：：：选取卡钳耦合输出脉冲电流 ，，，发射四种频率：：：625Hz 、1562Hz 、2500Hz 、10kHz ，，，通过发射钳耦合到指标电缆上（指标电缆为三芯带铠电缆） ，，，给电缆线芯注入复合脉冲电流信号 ，，，该脉冲电流在指标电缆周围产生电磁场 ，，，供接管机和柔性电流钳检测和鉴别； ；；因脉冲电流有方向性 ，，，所以检测也拥有方向性。
停电鉴别时：：：选取直连输出脉冲电流 ，，，给电缆线芯注入脉冲编码电流信号 ，，，该电流在指标电缆周围产生电磁场 ，，，供接管机和柔性电流钳检测 、解码 、鉴别； ；；因电流有方向性 ，，，所以检测也拥有方向性。
接管机：：：为手持设备 ，，，3.5寸彩色液晶屏 ，，，内置高速微处置器 ，，，结合精准算法 ，，，对发射机的脉冲编码电流信号进行鉴别并解码 ，，，带电鉴别时拥有发射信号标定职能 ，，，同时能够标定10条电缆 ，，，显示信号强度和检测了局 ，，，优美直观； ；；彩色刻度条动态显示 ，，，了如指掌 ，，，电缆鉴别成功打√ ，，，非指标电缆打× ，，，能急剧自动鉴别指标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz) ，，，可测互换电流量程为AC 0.00A~5000A(50Hz/60Hz) ，，，可测电流频率45Hz～70Hz。
柔性电流钳：：：为洛氏线圈 ，，，拥有极佳的瞬态跟踪能力 ，，，能急剧鉴别发射机产生的脉冲编码电流 ，，，合用于粗电缆或状态不规定的导体。其钳口内径为约200mm ，，，可钳Φ200mm以下的电缆 ，，，不用断开被测线路 ，，，非接触丈量 ，，，安全急剧。
出格提醒：：：本电缆鉴别仪同时拥有带电电缆鉴别及停电电缆鉴别职能 ，，，停电电缆鉴别时：：：严禁接入带电电缆中。带电电缆鉴别只合用于三芯带铠电缆。鉴别时 ，，，发射钳 、接管钳不能混用 ，，，同时要保障输入信号方向的一致。
带电电缆鉴别仪参数 ----Technical parameter
| 影响量 | 基准前提 | 工作前提 | 备注 |
| 环境温度 | 23℃±1℃ | -10℃～40℃ | / |
| 环境湿渡 | 40%～60% | ＜80% | / |
| 被测电压电流频率 | 50Hz±1Hz | 45Hz~70Hz | 测试电压电流时 |
| 接管机工作电压 | 7.4V±0.5V | 7.4V±1V | / |
| 发射机工作电压 | 11.1V±0.5V | 11.1V±1.5V | / |
| 外电场 、磁场 | 应预防 | ||
| 被测电缆地位 | 被测电缆处于柔性电流钳的近似几何中心地位 | ||
| 功 能 | 发射复合脉冲频率电流信号 ，，，显示渣滓电池电压 ，，，发射状态动态批示 |
| 电 源 | 11.1V大容量可充锂电池 ，，，充斥电陆续工作约8小时 |
| 输出方式 | 带电鉴别时卡钳耦合； ；；停电鉴别时直连输出 |
| 发射频率 | 625Hz 、1562Hz 、2500Hz 、10KHz（带电鉴别时） ，，，按高低箭头键调节发射频率 |
| 脉冲电压 | 500V（停电鉴别时） |
| 脉冲电流 | 最大5A（取决于回路电阻的大。 |
| 脉冲频率 | 1次/秒 |
| 脉冲宽度 | 2ms |
| 测试线长 | 3米 ，，，带鳄鱼夹 ，，，红黑各1条 |
| 发射钳尺寸 | 长宽厚320mm×180mm×35mm |
| 发射钳内径 | φ125mm |
| 发射钳线长 | 4m |
| 接地针尺寸 | 长宽厚225mm×100mm×10mm |
| 发射机尺寸 | 320mm×275mm×145mm |
| 显示模式 | 超大LCD实时显示渣滓电池电压 ，，，拥有背光灯 |
| LCD尺寸 | 长宽128mm×75mm； ；；显示域124mm×67mm |
| 外包装尺寸 | 长宽高400mm×245mm×335mm |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃ ，，，≤95％RH, 无结露 |
| 背光节制 | 有 ，，，白色背光灯 |
| 工作温度 | -10℃～40℃ |
| 存储前提 | -20℃~50℃ ，，，≤95％RH, 无结露 |
| 仪表质量 | 发射机2.5kg； ；；发射钳1.12kg； ；；总质量4.44kg（含接管机） |
| 电池电量 | 当电池电压低于9.65V时 ，，，电池电压低图标显示 ，，，提醒给电池充电； ；；低于9.5V时 ，，，设备自动关机 |
| 充 电 器 | 12.6V DC充电器 |
| 充电接口 | 圆形充电接口 ，，，DC标识 |
| 抗 压 | 发射机选取一体化专用工具箱式设计 ，，，箱体能接受约200kg的压力 |
| 耐 压 | AC 3700V/rms(仪器箱顶面与底面之前) |
| 电磁个性 | IEC61326(EMC) |
| 参考安规 | IEC61010-1(CAT Ⅲ 300V 、CAT IV 150V 、传染等级2) |
| 功 能 | 带电电缆鉴别 、停电电缆鉴别； ；；互换电压 、电流 、频率丈量 |
| 电 源 | 充电电流源110V-240V; 内部电池7.4V大容量可充锂电池 ，，，USB充电接口 ，，，充斥电陆续工作约6小时 |
| 接管频率 | 625Hz 、1562Hz 、2500Hz 、10KHz（带电鉴别时 ，，，按左右箭头键调节接管频率大。 |
| 增益强度 | 1dB 、10dB 、20dB按左右箭头键调节增益强度 |
| 额定电流 | 约300mA max |
| 显示模式 | 3.5寸真彩液晶屏显示 ，，，彩色图标批示 |
| 信号标定 | 可标定电缆数量：：：1～10条（带电鉴别时） |
| 有 ，，，标定发射信号。接管信号与发射信号的电流百分比在标定值75%-135%之间为鉴别成功前提之一 | |
| 拥有一次标定多条电缆的职能 ，，，每条电缆标定好后不能扭转测试频率和放大倍数 ，，，不然要重新标定 | |
| 方向鉴别 | 有 ，，，发射钳 、接管钳与加载信号必须方向一致 ，，，为鉴别成功的前提之一 |
| 鉴别成功 | 电缆鉴别成功绿色打钩图标批示（√） |
| 非指标电缆 | 非指标电缆红橙色打叉图标批示（×） |
| 接管机尺寸 | 长宽厚207mm×101mm×45mm |
| 柔性电流钳 | 长约630mm ，，，线径6 mm或12.5mm |
| 线圈内径 | φ200mm（能够凭据必要定制更大口径） |
| 引线长度 | 柔性电流钳引线长度：：：2m |
| 电压测试线 | 长1m (红黑各1条) |
| 检测领域 | 停电鉴别：：：线圈可检测回路电阻为0Ω～10kΩ的脉冲信号； ；；检测回路电阻为10kΩ时 ，，，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-20公里 ，，，重要由接地电阻与线缆电阻决定) |
| 带电鉴别：：：线圈可检测回路电阻为0Ω～200Ω的脉冲信号； ；；检测回路电阻为200Ω时 ，，，需保障发射机电池电量为11V以上(通常能够达到线缆长度0-5公里 ，，，重要由接地电阻与线缆电阻决定) | |
| 量程 | 互换电压：：： 0.00V～600V(50Hz/60Hz) |
| 互换电流：：： 0.00A～5000A(50Hz/60Hz) | |
| 电流频率：：： 45Hz~70Hz | |
| 精度 | 互换电压：：：±2%±3dgt |
| 互换电流：：：±2%±3dgt | |
| 电流频率：：：±2%±3dgt | |
| 鉴别信号 | 彩色信号幅度和数字显示 |
| 检测速度 | 约1次/秒 |
| 增益调节 | 测试界面下 ，，，按左右箭头键调节信号放大倍数 ，，，信号幅度条处于10~100处最佳 |
| 背光节制 | 开机职能选择界面下 ，，，按高低箭头键能够调节LCD背光亮度 |
| 自动关机 | 开机约30分钟后 ，，，仪表自动关机 ，，，以降低电池亏损 |
| 电池电压 | 当电池电压低于6.5V时 ，，，电池电压低图标显示 ，，，提醒给电池充电 |
| 充 电 器 | 9V DC充电器 |
| 充电接口 | USB充电接口 |
| 工作温湿度 | -10℃～40℃； ；；80%Rh以下 |
| 存放温湿度 | -10℃~50℃ ，，，≤95％RH, 无结露 |
| 接管机质量 | 电流钳172g； ；；接管机370g(带电池) |
| 耐 压 | AC2000V/rms(外壳前后两端之前) |
| 适合安规 | IEC61010-1 CAT Ⅲ 600V ，，，IEC61010-031 ，，，IEC61326 ，，，传染等级2 |
带电电缆鉴别仪职能 ----Product features
HZ-780带电电缆鉴别仪 ，，，别名电缆鉴别仪 、多职能电缆鉴别仪 、智能电缆鉴别仪 ，，，是为电力电缆工程师和电缆工解决电缆识此外技术问题而设计的。用户通过仪器从多根电缆中正确鉴别出其中某一根指标电缆 ，，，预防误锯带电电缆而引发严重变乱。电缆鉴别是从电缆两端的操作起头的 ，，，必须保障电缆两端的双重编号正确无误 ，，，本仪器设计选取了PSK技术 ，，，结合精准算法。无论现场工作人员的影象多么靠得住 ，，，都不能包办专业仪器的鉴别。本产品同时拥有带电电缆鉴别 、停电电缆鉴别 、互换电流测试 、互换电压测试职能 ，，，由发射机 、发射电流钳 、接管机 、接管柔性电流钳等组成 ，，，带电电缆鉴别时 ，，，能够在发射端预先标定10条电缆 ，，，再到远端接管鉴别 ，，，大大节俭工程人员往返操作功夫 ，，，提高工作效能。
发射机：：：带电电缆鉴别 、停电电缆鉴别时发射信号给指标电缆 ，，，内置大职能率可充锂电池 ，，，自动阻抗匹配 ，，，全自动； ；；。发射机选取一体化专用工具箱式设计 ，，，用聚丙烯塑胶作为原料 ，，，增长新型复合填充料一次注塑成形 ，，，密度小 、强度 、刚度 、硬度 、耐磨性 、耐热性 、绝缘机能更优越 ，，，其箱体能接受约200kg的压力 ，，，主机超大LCD实时显示渣滓电池电量 ，，，白色背光 、发射信号动态批示 ，，，了如指掌。
发射钳：：：带电电缆鉴别时 ，，，发射钳将发射机发出的信号耦合到指标电缆上 ，，，钳口尺寸Φ125mm ，，，发射钳拥有方向性 ，，，发射信号从发射钳上箭头批示方向流入。
带电鉴别时：：：选取卡钳耦合输出脉冲电流 ，，，发射四种频率：：：625Hz 、1562Hz 、2500Hz 、10kHz ，，，通过发射钳耦合到指标电缆上（指标电缆为三芯带铠电缆） ，，，给电缆线芯注入复合脉冲电流信号 ，，，该脉冲电流在指标电缆周围产生电磁场 ，，，供接管机和柔性电流钳检测和鉴别； ；；因脉冲电流有方向性 ，，，所以检测也拥有方向性。
停电鉴别时：：：选取直连输出脉冲电流 ，，，给电缆线芯注入脉冲编码电流信号 ，，，该电流在指标电缆周围产生电磁场 ，，，供接管机和柔性电流钳检测 、解码 、鉴别； ；；因电流有方向性 ，，，所以检测也拥有方向性。
接管机：：：为手持设备 ，，，3.5寸彩色液晶屏 ，，，内置高速微处置器 ，，，结合精准算法 ，，，对发射机的脉冲编码电流信号进行鉴别并解码 ，，，带电鉴别时拥有发射信号标定职能 ，，，同时能够标定10条电缆 ，，，显示信号强度和检测了局 ，，，优美直观； ；；彩色刻度条动态显示 ，，，了如指掌 ，，，电缆鉴别成功打√ ，，，非指标电缆打× ，，，能急剧自动鉴别指标电缆。同时可测试电压量程为AC 0.00V～600V(50Hz/60Hz) ，，，可测互换电流量程为AC 0.00A~5000A(50Hz/60Hz) ，，，可测电流频率45Hz～70Hz。
柔性电流钳：：：为洛氏线圈 ，，，拥有极佳的瞬态跟踪能力 ，，，能急剧鉴别发射机产生的脉冲编码电流 ，，，合用于粗电缆或状态不规定的导体。其钳口内径为约200mm ，，，可钳Φ200mm以下的电缆 ，，，不用断开被测线路 ，，，非接触丈量 ，，，安全急剧。
出格提醒：：：本电缆鉴别仪同时拥有带电电缆鉴别及停电电缆鉴别职能 ，，，停电电缆鉴别时：：：严禁接入带电电缆中。带电电缆鉴别只合用于三芯带铠电缆。鉴别时 ，，，发射钳 、接管钳不能混用 ，，，同时要保障输入信号方向的一致。

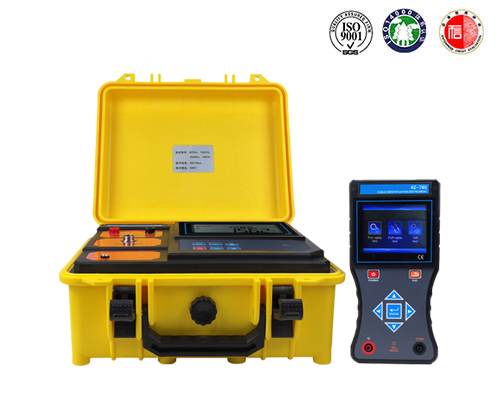

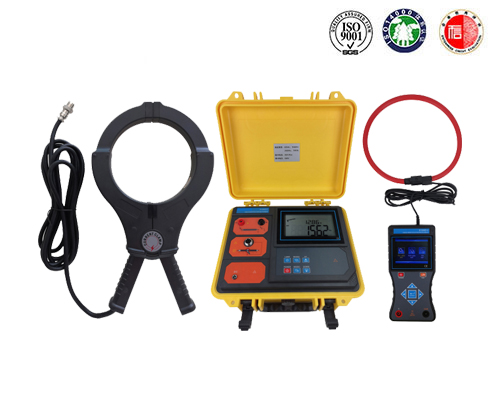

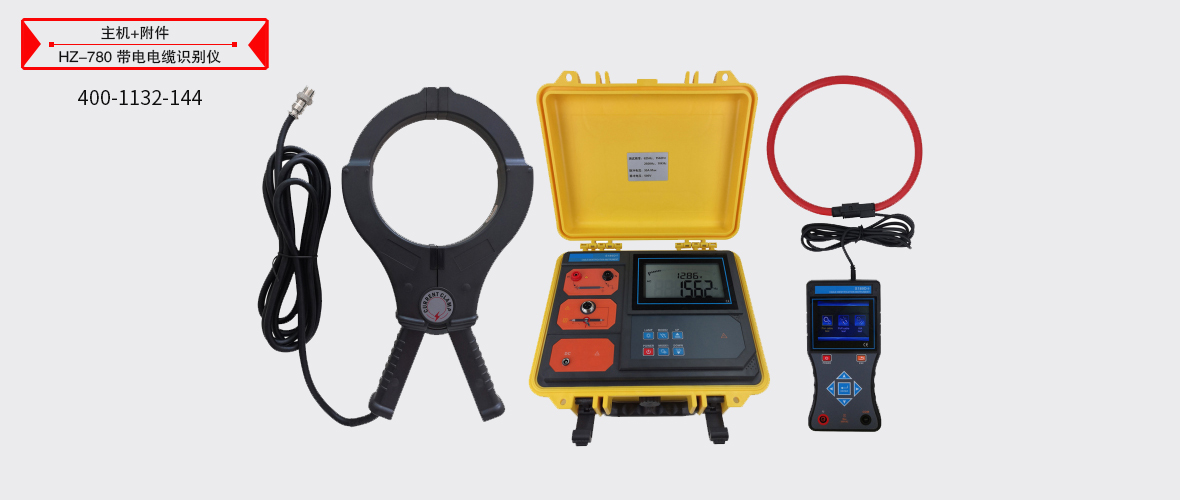

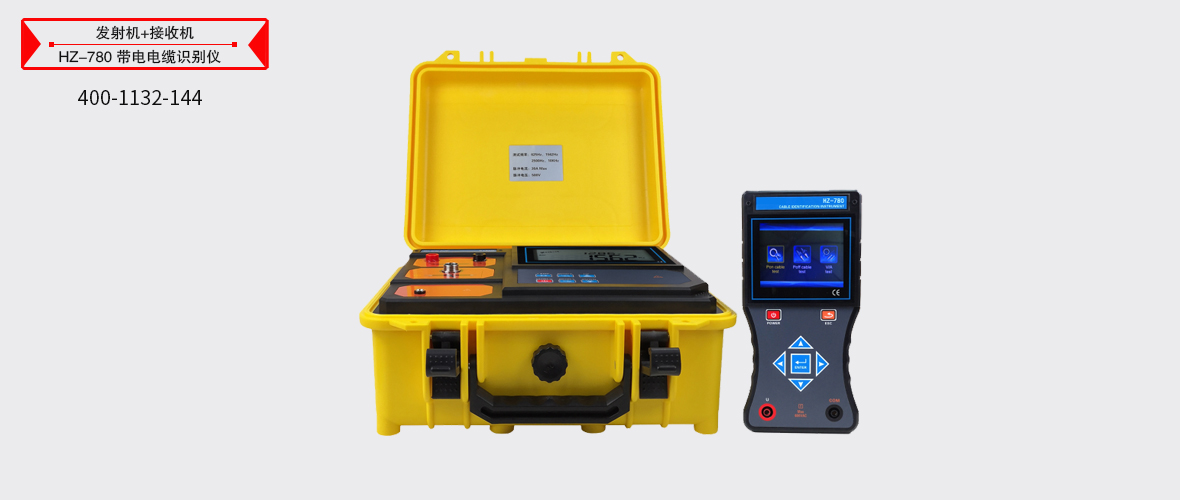

带电电缆鉴别仪图片 ----Picture display

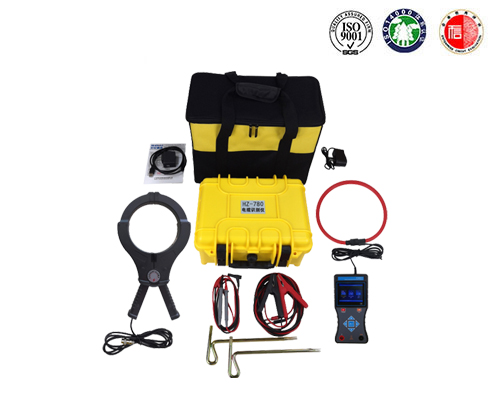

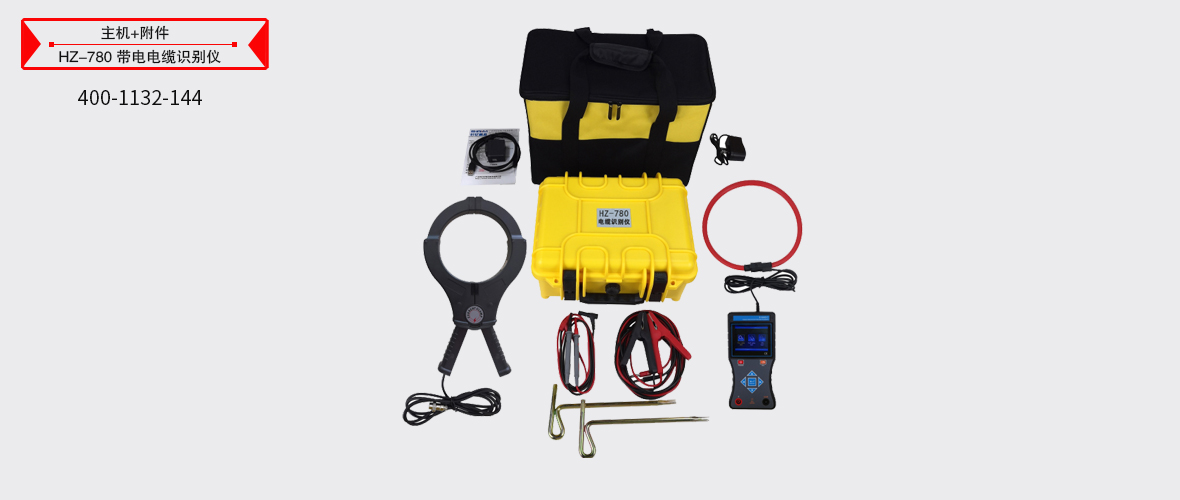

带电电缆鉴别仪附件配件 --------Accessories
本产品HZ-780带电电缆鉴别仪表具体清单请以注明书或代销合同为准
