中置柜核相仪简介 ----Product introduction
HZHX-Z中置柜核相仪别名无线高压卫星授时远程核相仪由X接管器 、Y接管器 、X采集器 、Y采集器 、A1采集器 、A2采集器 、B1采集器 、B2采集器 、C1采集器 、C2采集器 、伸缩绝缘杆等组成，同时拥有中置柜核相 、环网柜核相 、本地核相 、远程核相称职能。。远程核相能实现超远距离核相 、地下室核相 、矿井下核相，授时精度小于30nS。。接管器选取3.5寸真彩液晶屏，内置六合一多模卫星授时？？？，支持多种卫星导航系统，蕴含中国的 BDS（北斗卫星导航系统），美国的GPS，俄罗斯的GLONASS，欧盟的GALILEO，日本的QZSS以及卫星加强系统SBAS（WAAS，EGNOS，GAGAN，MSAS），蕴含32个跟踪通道，能够同时接管六种卫星授时系统的GNSS信号，并且实现结合授时，确保：讼嗑。。接管器同屏显示实时相位 、频率 、电压等级，拥有“X信号正常 、Y信号正常 、同相 、异相”等语音提醒，清澈直观。。
本地核相 、远程核相：：本地核相核相距离约200m，远程核相距离500Km以上，能对1V～550kV的电压线路全智能核相。。本地核相 、远程核相可用于高压线路和齐全密封的环网柜二次核相，其中35kV以下的裸导线XY采集器能够直接接触核相，35kV以上的裸导线XY采集器选取非接触式核相，非接触核相是将XY采集器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！！
中置柜核相：：由A1 、A2 、B1 、B2 、C1 、C2共六个中置柜专用采集器组成，用于电力系统小车式开关柜的核相，接管器柜外无线接管数据，并给出核相了局。。
本核相仪还拥有高压验电器 、高压相位表 、高压相序表 、高压电压表等仪器的部门职能，能够用于验电 、相序 、相位测试，变压器组别判断等。。
本地核相 、远程核相：：本地核相核相距离约200m，远程核相距离500Km以上，能对1V～550kV的电压线路全智能核相。。本地核相 、远程核相可用于高压线路和齐全密封的环网柜二次核相，其中35kV以下的裸导线XY采集器能够直接接触核相，35kV以上的裸导线XY采集器选取非接触式核相，非接触核相是将XY采集器逐步靠近被测导线，当感应到电场信号时就能够实现核相，这样无需直接接触高压导线，越发安全！！
中置柜核相：：由A1 、A2 、B1 、B2 、C1 、C2共六个中置柜专用采集器组成，用于电力系统小车式开关柜的核相，接管器柜外无线接管数据，并给出核相了局。。
本核相仪还拥有高压验电器 、高压相位表 、高压相序表 、高压电压表等仪器的部门职能，能够用于验电 、相序 、相位测试，变压器组别判断等。。
中置柜核相仪参数 ----Technical parameter
| 功 能 | 中置柜核相 、环网柜核相 、本地核相 、远程核相 、频率 、相位 、相序 、验电测试 、电压测试 |
| 电 源 | 接管器：： DC 7.4V 1500mAH可充锂电池 采集器：： DC 3.7V 1000mAH可充锂电池 充斥电陆续工作约8小时 |
| 核相模式 | 中置柜核 、相远程核相 、本地核相 |
| 传输方式 | 315MHz 、433MHz无线传输 |
| 核相距离 | 远程核相距离500km以上 |
| 主机与通用XY采集器通讯距离约100m | |
| 主机与中置柜专用采集器通讯距离约30m | |
| 显示模式 | 3.5寸真彩液晶屏显示 |
| 量 程 | 通用XY采集器核相电压等级：：1V~500kV（超过35kV非接触核相） |
| 中置柜专用采集器电压等级：：3.5kV~35kV(绑扎线路上) | |
| 相位：：0°～360° | |
| 电压：：AC 3.5kV～35kV（使用XY采集器接触测试电压时） | |
| 频率：：45Hz～75Hz | |
| 最小分辨力 | 0.1° 、0.1Hz 、1V |
| 精 度(23℃±5℃，80%RH以下) | 远程核相：：≤±5° |
| 本地核相 、中置柜核相：：≤±10° | |
| 频率：：≤±2Hz | |
| 相别定性 | 本地核相和中置柜核相：：接管器显示的实时相角差在0°～30°或330°~360°为同相 ；；；210°~270°或90°~150°为异相 |
| 远程核相：：两个接管器相角之差0°～30°或330°~360°为同相 ；；；210°~270°或90°~150°为异相 | |
| 语音职能 | 同相 、异相 、X信号正常 、Y信号正常等语音职能 |
| 持续核相功夫 | 在远程核相下，卫星授时成功后，若无卫星信号可持续核相30分钟以上，满足地下室 、矿井下核相 |
| 绝缘杆尺寸 | 拉伸后长约3.2m ；；；收缩后长约0.6m |
| 核相方式 | 通用XY采集器接触核相：：35kV及以下裸导线，或110kV以下有安全绝缘外皮的导线直接接触核相。。(带绝缘杆操作) |
| 通用XY采集器非接触核相：：35kV以上裸导线，或110kV以上线路选取非接触核相。。(带绝缘杆操作) | |
| 弹簧式辅助接地线的使用：：通用XY采集器核相时电压低于100V，丈量了局可能不不变，则必要使用辅助接地线将XY采集器与接地址相衔接，以加强信号 | |
| 中置柜专用采集器核相：：通过磁铁或绑带缠绕在线路器上 | |
| 验电批示 | 通用XY采集器“嘟--嘟--嘟”蜂鸣声 |
| 换 档 | 自动换档 |
| 采样速度 | 2次/秒 |
| 初次搜星功夫 | 第一次开机搜星功夫1~5分钟，开机后第二次搜星功夫约30秒，后续热启动约1秒，搜索卫星时主机正面水平朝天 |
| 授时精度 | 小于30nS |
| 仪表尺寸 | 通用XY采集器：：长宽厚145mm×60mm×48mm |
| 中置专用柜采集器: 长宽厚81mm×56mm×34mm | |
| 接管器：：长宽厚250mm×100mm×40mm | |
| 背光节制 | 按高低箭头键调整背光亮度 |
| 感应强度节制 | 凭据感应的电场强弱分歧，采集器能自动节制放大倍数，便于排线密集场所核相 |
| 数据维持 | 本地核相下按HOLD键维持数据，再按HOLD键取缔维持 |
| 退出职能 | 按ESC键退出当前职能界面，返回上级目录 |
| 数据查阅 | 按ENTER进入数据查阅模式后，按箭头键翻阅所存数据 |
| 搜星批示 | 搜索卫星时动态显示“----”符号 |
| 自动关机 | 开机约30分钟后，仪表自动关机，以降低电池亏损 |
| 额定电流 | 采集器：：20mA max ；；；接管器：：200mA max |
| 电池电压 | 采集器电源批示灯慢闪，提醒充电 ；；；接管器电池电压低符号显示，提醒充电 |
| 仪表质量 | 通用XY采集器：：205g(含电池) |
| 中置专用柜采集器：：100g(含电池) | |
| 接管器：：395g(含电池) | |
| 绝缘杆：：0.5kg | |
| 总质量：：6.8kg(含仪表箱) | |
| 工作温湿度 | -10℃～40℃ ；；；80%Rh以下 |
| 存放温湿度 | -10℃～60℃ ；；；70%Rh以下 |
| 干 扰 | 无特强电磁。 ；；；无433MHz 、315MHz同频滋扰 |
| 绝缘强度 | 绝缘杆：：AC 110kV/rms(绝缘杆全数拉伸后，两端之间) |
| 采集器：：2000V/rms(外壳前后两端之前) | |
| 接管器：：2000V/rms(外壳前后两端之前) | |
| 结 构 | 防滴漏Ⅱ型 、IP63 |
| 适合安规 | GB13398－92 、GB311.1－311.6－8 、3DL408－91尺度和国度新颁布电力行业尺度《带电作业用1kV～35kV便携式核相器通用技术前提DL/T971-2005》要求 |
| 切合IEC61481－A2:2004 ；；；IEC 61243－1 ed.2:2003尺度 |
中置柜核相仪职能 ----Product features

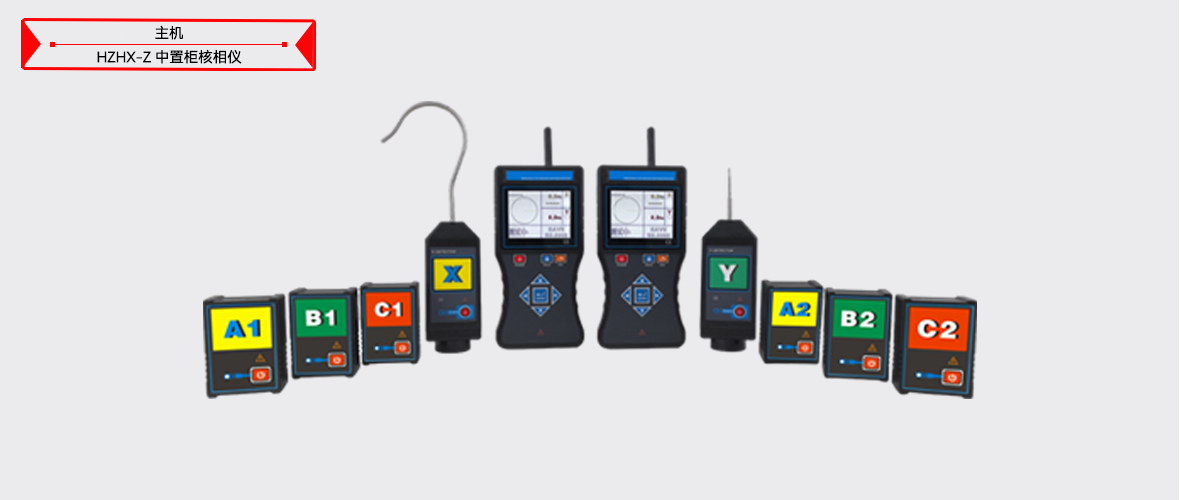

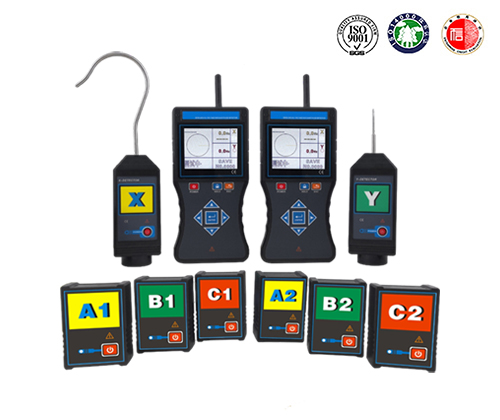

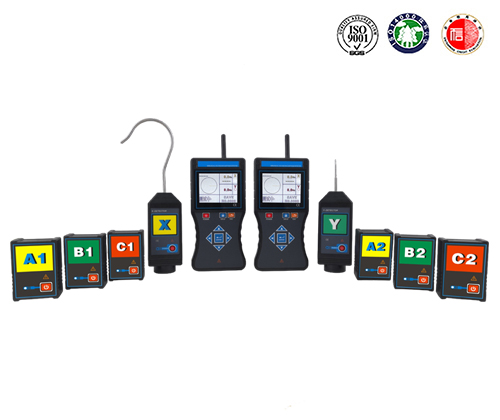

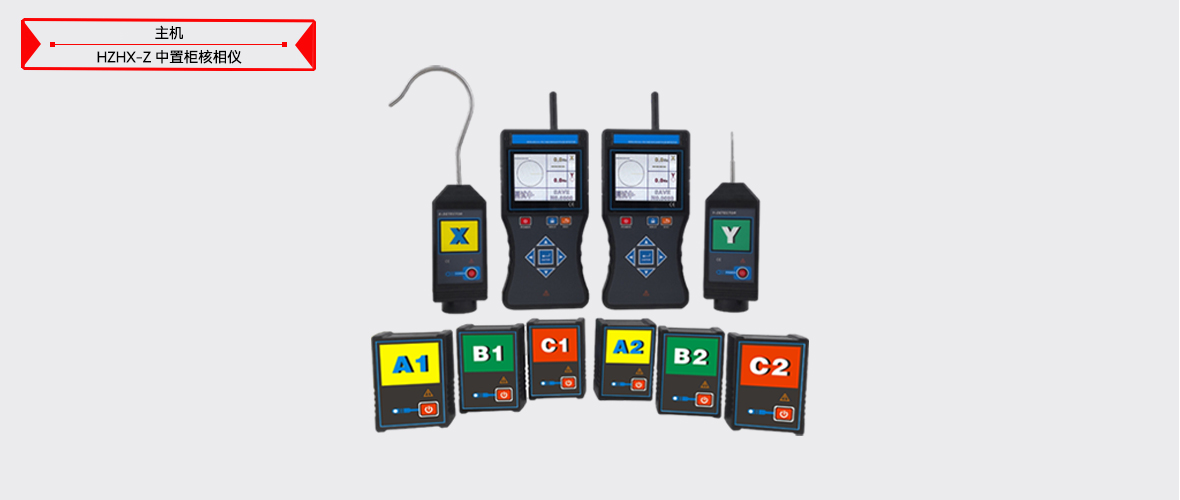

中置柜核相仪图片 ----Picture display

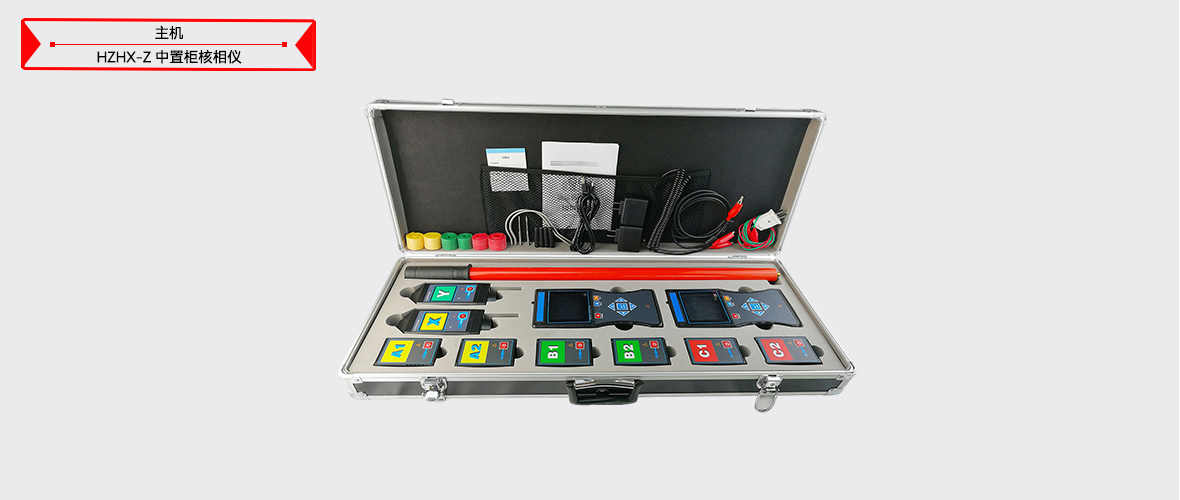

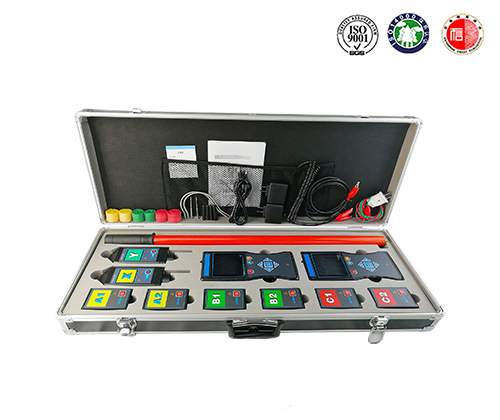

中置柜核相仪附件配件 --------Accessories
本产品HZHX-Z中置柜核相仪表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准，技术参数和型号如有改观，恕不另行通知图片中置柜核相仪附件...
