1.  互换电流源

单相电流输出（有效值）	0--15A/相， ，，精度：：0.5%  ±5mA
四相并联输出(有效值)	0--60A/三一样相位并联输出
相电流长功夫允许工作值(有效值)	5A
每相最大输出功率	100VA
四相并联电流最大输出功率	400VA
四相并电流最大输出允许工作功夫	5s
频率领域	0--500Hz， ，，精度0.01Hz
相位	0--360°， ，，精度0.1°

2．直流电流源

直流电流输出

0--±5A/相， ，，精度：：0.5%  ±5mA

3．互换电压源

单相电压输出（有效值）	0--264V/相， ，，精度：：0.5%  ±5mV
线电压输出（有效值）	0--528V
相电压/线电压输出功率	20VA/40VA
频率领域	0--500Hz， ，，精度：：0.01Hz
相位	0--360°， ，，精度：：0.1°

4．直流电压源

单相电压输出幅值	0--±350V， ，，精度：：0.5%  ±5mV
线电压输出幅值	0--±700V
相电压/线电压输出功率	20VA/40VA

5．开关量端子

开关量输入端子	4对
空接点	1--20mA， ，，24V 装置内部有源输出
电位翻转	无源接点：：低阻短接信号 有源接点：：0-250V DC/AC
开关量输出端子	8对， ，，空接点， ，，遮断容量：：DC:0-30V/5A， ，， AC:0-250V/5A

6．其他

功夫领域	1ms--9999s， ，，分辨率：：1ms
单机体积重量	体积 328*157*250mm3， ，，约9.5Kg
电源供电	专用充电器

7．互换电流工作功夫

工作电流＜5A	工作功夫≤60分钟
10A＞工作电流≥5A	工作功夫≤70S
15A＞工作电流≥10A	工作功夫≤5S

8. 小信号输出

ECT小信号	幅值领域 0-7V
EVT小信号	幅值领域 0-7V
频率领域	0--500Hz， ，，精度0.01Hz
相位	0--360°， ，，精度0.1°

1．满足现场根基试验要求。本仪器拥有尺度的四相电压，
，，三相电流输出，
，，既可对传统的各类继电器及；ぷ爸媒惺匝椋
，，也可对主流各类微机；そ懈骼嗍匝椋
，，试验越发方便和快捷。
2．满足国标GB/T 7261-2016《继电；ず桶踩远爸酶匝椴街琛罚
，，满足国标DL/T 624-2010《继电；の⒒褪匝樽爸眉际跚疤帷返某叨取
3．触摸彩色屏操作界面，
，，人机界面敦睦，
，，操作轻便快捷；高机能的进口ARM主控芯片和7寸分辨率为800×480的触摸屏，
，，能够提供丰硕直观的信息，
，，蕴含设备当前的工作状态及各类援手信息等。

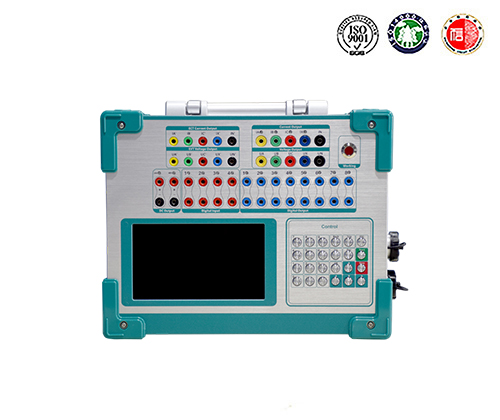

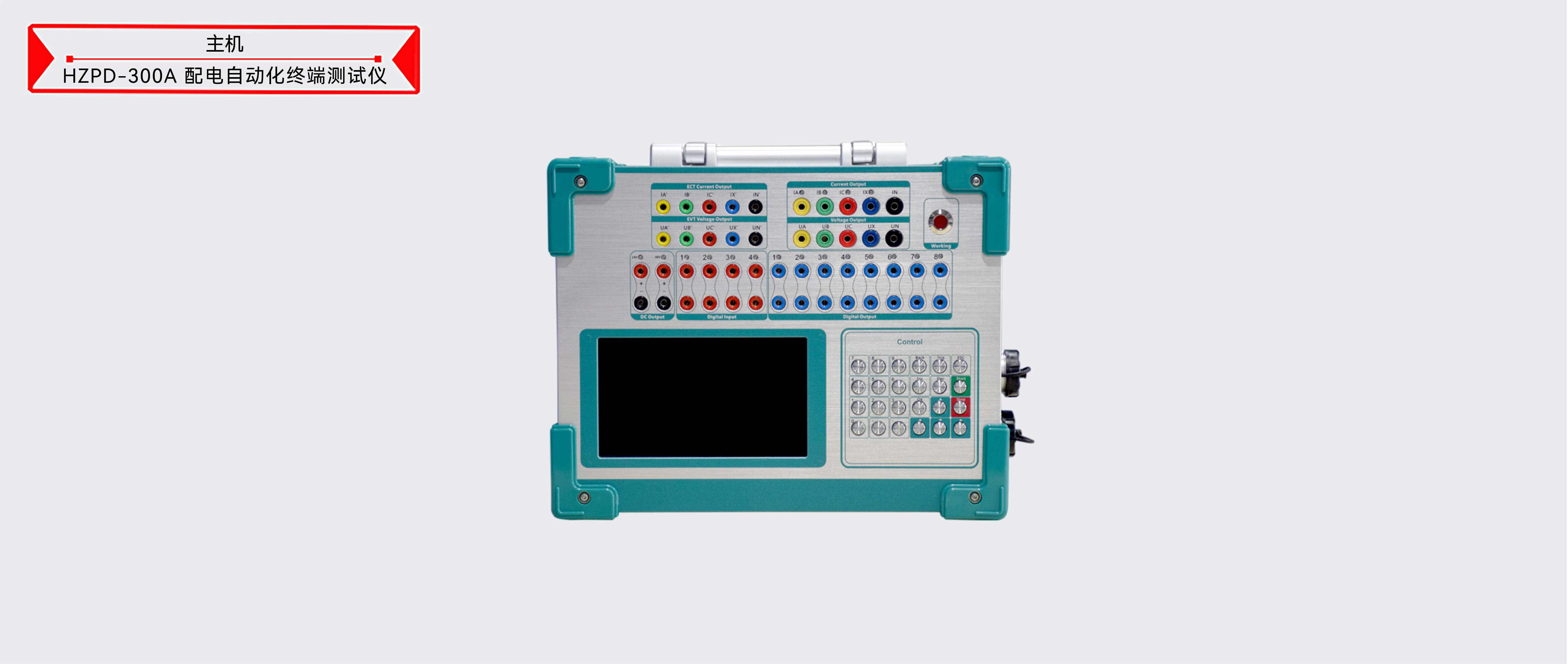

4．面板建设有7寸分辨率为800×480触摸屏，
，，高清显示，
，，方便操作。
5．主控板选取ARM+16位DAC输出，
，，对基波可产生每周2000点的高密度正弦波，
，，大大改善了波形的质量，
，，提高了测试仪的精度。
6．功放选取高保真线性功放，
，，既保障了小电流的精度，
，，又保障了大电流的不变。
7．可衔接笔记本电脑运行（选配）。笔记本电脑配有越发丰硕职能的上位机软件，
，，选取网口通讯方式衔接，
，，通用性强，
，，通讯不变。支持WINXP、、、WIN7、、、WIN10 系统。
8．配有独立专用直流辅助电压源输出，
，，输出电压别离为24V（1A），
，，48V（1A）。以提供给必要直流工作电源的继电器或；ぷ爸檬褂谩
9. 拥有软件自校准职能，
，，预防了要打开机箱通过调整电位器来校准精度，
，，从而大大提高了精度的不变性。
