绝缘电阻测试仪简介 ----Product introduction
电力试验规程对众多的电力设备如:::电缆、电机、发电机、变压器、互感器、高压开关、避雷器等要求做一系列的绝缘机能试验,首先是要做绝缘电阻测试。。。近年来随着电力事业的飞速发展,大容量设备的使用不休增长,用通常的兆欧表无法检测其绝缘机能。。。
在测试大容量电力设备的绝缘电阻时,绝缘电阻值和加压的功夫有关,加压功夫越长,绝缘阻值越高,这种景象叫绝缘的吸收景象。。。要相识被试品的绝缘机能必须首先对其做吸收比和极化指数试验,为下一步的泄漏、介质损耗、部门放电等,绝缘机能试验提供安全保险。。。
我公司遵循电力尺度化规程特推出HZ-5K绝缘电阻测试仪(以下简称HZ-5K),对电力设备进行绝缘、吸收比、极化指数耐压泄漏试验,为系列绝缘试验提供前期正确判断。。。
绝缘电阻测试仪参数 ----Technical parameter
产品参数 Product Parameters
| 输出电压 | -DC500V,-DC1000V,-DC2500V,-DC5000V | ||
| 误差 | ±5%FS(FS为满量程值) | ||
| 职能参数 | 电流丈量精度(23℃) | 在所有电压,±5%±0.2μA | |
| 显示领域 | 100KΩ到1TΩ | ||
| 电容放电 | 从5000 V至50 V,<250 ms/μF放电 | ||
| 防护等级 | IP65(盖子关闭),IP40(盖子打开) | ||
| 安全性 | 切合IEC61010-1,CATIV600 V要求 | ||
| 测试精度领域 | 1~10MΩ误差 | ±10%FS(FS为满量程值) | |
| 10M~10GΩ误差 | ±5%FS(FS为满量程值) | ||
| 20 ~200GΩ误差 | ±10%FS(FS为满量程值) | ||
| 10T≧200GΩ误差 | ±20%FS(FS为满量程值) | ||
| 使用前提 | 环境温度 | 0℃-40℃ | |
| 相对湿度 | ≤70%RH | ||
| 电源合用领域 | 互换 | 220V±10% 充电(内置大容量锂电,交直两用,便携式) | |
| 体积与重量 | 体积 | 280mm×210mm×100mm | |
| 重量 | <5kg | ||
绝缘电阻测试仪职能 ----Product features
● 机械表头与液晶屏合二为一。。。双刻度显示,量程自动转换。。。彩色刻度易于读识,并有LED显示相应色彩。。。
● 选取嵌入式工业单片机和实时操作软件系统。。。自动化水平高、抗滋扰能力强,仪器可自动推算吸收比和极化指数,毋庸人为过问。。。
● 操作界面敦睦,各类丈量了局拥有防掉电职能,可陆续存储20次的丈量了局。。。
● 仪表产生高压时,有提醒音输出。。。
● 内置残留高压放电电路,测试结束可自动放掉被测设备上的残留高压。。。
● 交直流两用,配置可充电池和互换适配器。。。
● 仪表选取便携式设计,便于野外操作。。。
● 高压短路电流≥3mA,是丈量大型变压器、互感器、发电机、高压电动机、电力电容、电力电缆、避雷器等绝缘电阻的梦想测试仪器。。。

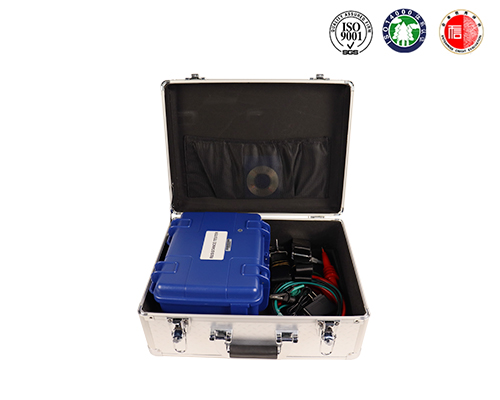

绝缘电阻测试仪附件配件 --------Accessories
本产品HZ-5K绝缘电阻测试仪表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准,技术参数和型号如有改观,恕不另行通知
测试线

测试夹

带子

电源
