部门放电测试仪简介 ----Product introduction
HZJF+9009手持式多职能部门放电测试仪（部门放电巡检仪）是我公司技术人员凭据多年局放检测经验，合用于对高压设备部门放电在线检测及定位。。。
该系统建设复合式TEV传感器、超高频传感器、高频电流互感器及高活络度超声波传感器来采集高压设备内部部门放电信号。。。系统选取多级检波降频技术来降低放电信号的频率，同时选取高速AD转换电路实现信号的数字化，并通过数字信号处置、自适应滤波等滋扰信号处置方式保障了检测数据的靠得住性。。。通过采集分歧高压设备内部部门放电产生的分歧信号可对设备的运行状态进行急剧带电检测。。。该仪器可在设备运行状态下进行装置检测，对设备的正常运行没有任何影响，便于工作人员实时对开关柜的运行状态进行评估，大大提高设备运行的靠得住性、安全性和有效性。。。
HZJF+9009手持式多职能部门放电测试仪由测试仪主机、TEV传感器、超声波传感器、高频电流互感器、超高频传感器以及衔接线组成。。。
部门放电测试仪参数 ----Technical parameter
3.1合用领域
合用于对开关柜、变压器及GIS的部门放电在线检测及定位。。。
3.2使用环境
海拔高度：≤3000m
环境温度：-20～60℃
相对湿度：≤95%
3.3技术参数
3.3.1仪器丈量参数要求
。。1）TEV丈量
传感器：容性；；；丈量量程：0～60dBmV；；；
分辨率：1dB；；；误差：±1dB；；；
检测频宽：5~70MHz；；；脉冲/周期最大值：655；；；
门限调节领域：3～57dB。。。
。。2）高频电流互感器
检测频带：10kHz～30MHz信号传输方式：50Ω同轴电缆
检测活络度:10pC
。。3）超声波传感器：
丈量量程：-7dBμV～68 dBμV；；；分辨率：1dB；；；
误差：±1dB；；；传感器活络度：-65dB(0dB = 1volt/μbar 有效值SPL);
传感器中心频率：20～50kHz；；；传感器直径：不大于50mm；；；
外差频率：38.4kHz。。。
。。4）特高频传感器
检测频带：300MHz～1.5GHz信号传输方式：50Ω同轴电缆
检测活络度：1dB增益：＞65dbm
3.3.2硬件要求
外壳：拥有防护壳，防护等级应达到或优于IP53；；；
衔接器：耳机插口、低压直流充电器输入、外部超声波传感器输入；；；
主机重量：不大于3kg；；；
显示屏：LED显示，且可能显示电池状态。。。
3.3.3供给电源要求
内部电池：建设充电电池，电池电压低时具备自动关机职能；；；
电池持续工作功夫：单通道模式大于6小时，多通道模式大于3小时；；；
电池充电：能够用220V工频电源充电，充电功夫不大于8小时；；；
电池充电器防护等级：IP54。。。
部门放电测试仪职能 ----Product features
本手持式多职能部门放电测试仪（HZJF+9009）的设计选取以下尺度：
GB/T 7354-2003部门放电丈量；；；
GB 4793.1-2007丈量、节制和尝试室用电气设备的安全要求第1部门：通用要求；；；
GB/T 2423.8-1995电工电子产品根基环境试验规程；；；
GB 2900电工名词术语；；；
GB/T 16927高电压试验技术；；；
DL/T 356-2010部门放电测脸闲模准规范；；；
DL/T 417-2006电力设备部门放电现场丈量导则；；；
IEC1000电磁兼容性。。。

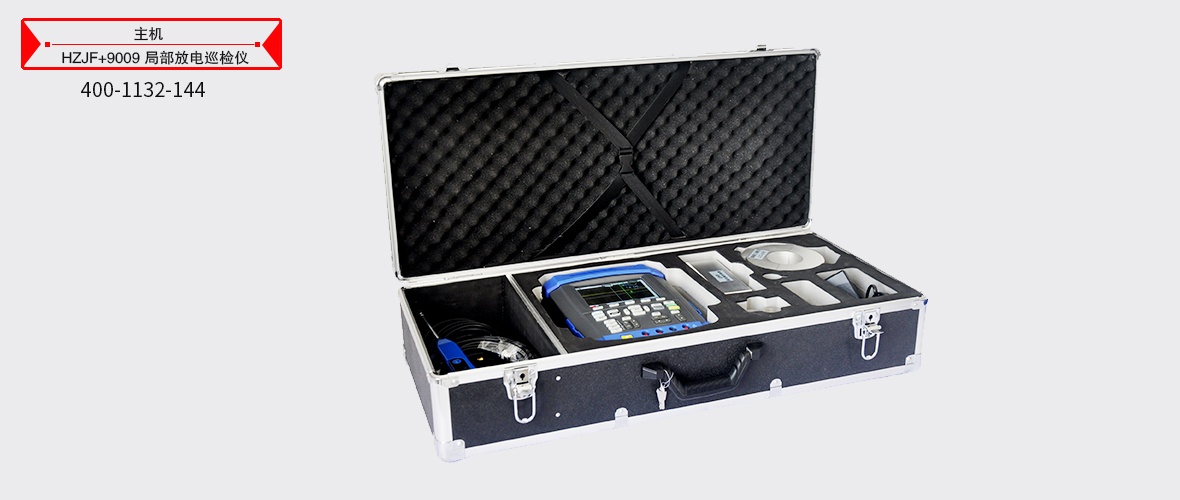

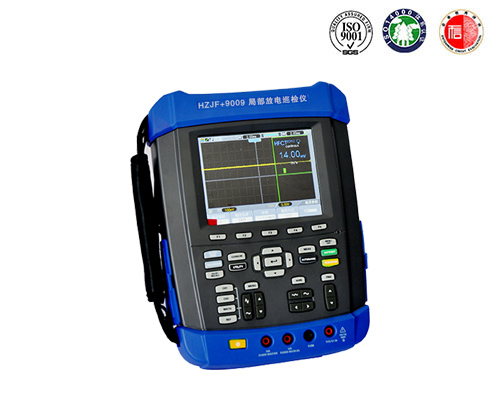

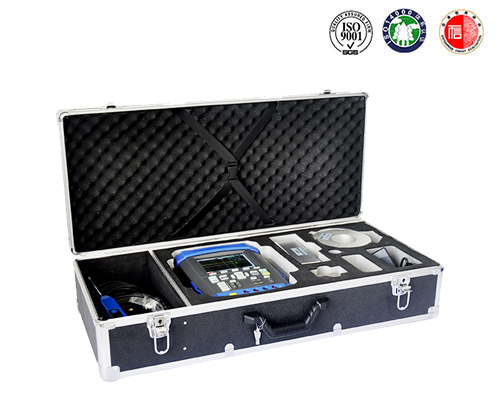

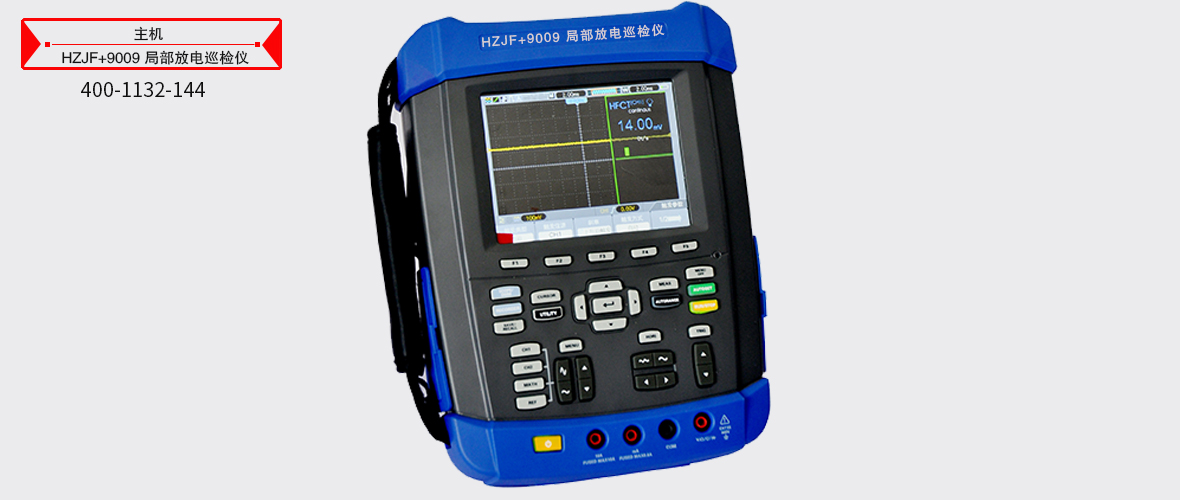

部门放电测试仪图片 ----Picture display
部门放电测试仪附件配件 --------Accessories
本产品HZJF+9009部门放电测试仪表具体清单请以注明书或代销合同为准
注 ; LV国际官网产品外观以现实产品为准，技术参数和型号如有改观，恕不另行通知
